前言

Lua 开发者通常听说或使用过 LuaJIT，但是可能因为种种原因未能理解其工作原理，在这里分享一篇 Jakob Erlandsson 和 Simon Kärrman 的硕士毕业论文，TigerShrimp: An Understandable Tracing JIT Compiler，该论文讲述了如何为 JVM 开发一个 Tracing JIT，并附带了源码以及可视化工具。下文将简要剖析一些其实现原理。

编译流程

TigerShrimp 基于 JVM Bytecode，使用 Javac 将 Java 代码文件编译为 .class 文件，后直接进行 decode .class 文件，通过这种方式绕过 Parser 阶段，得到 bytecode。

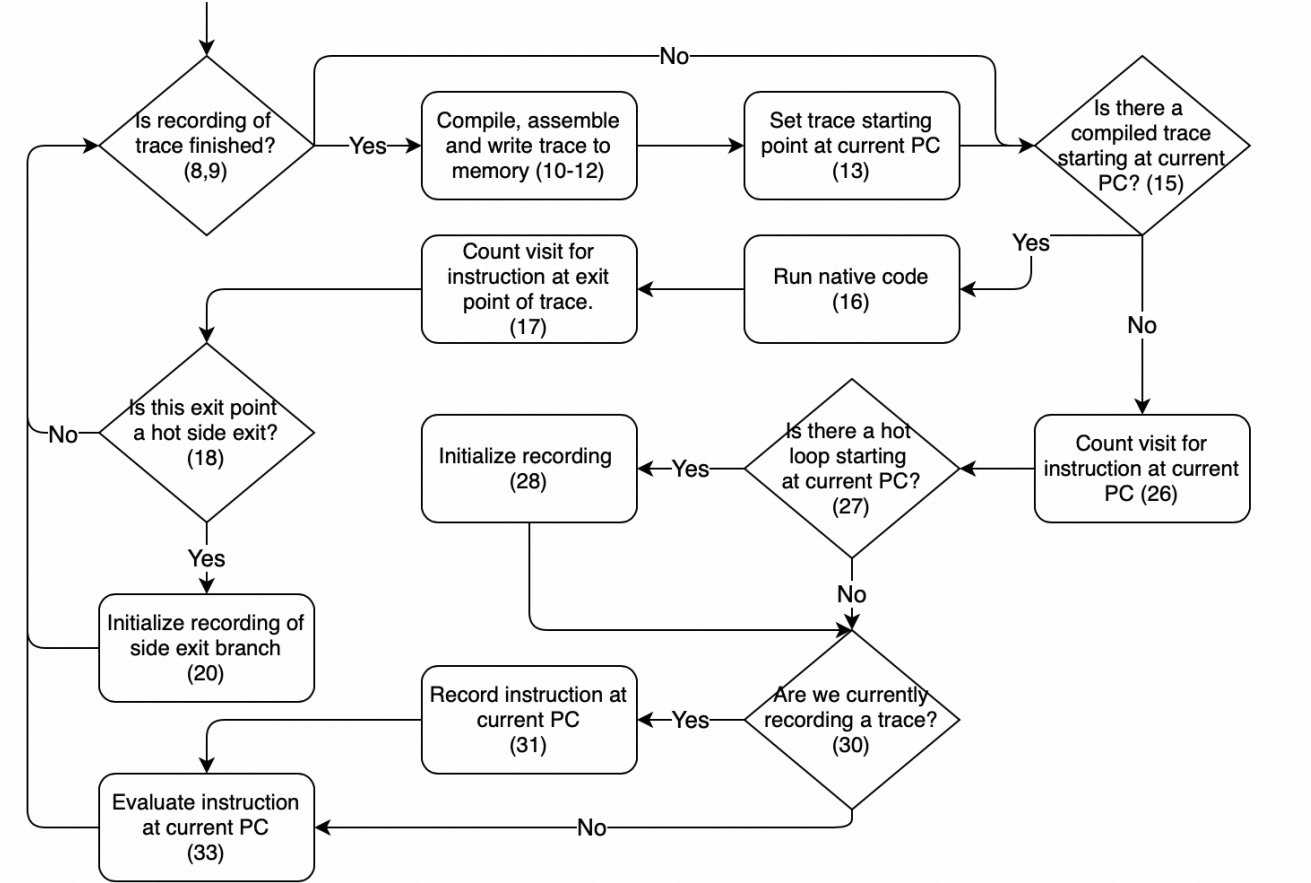

执行流程

TigerShrimp 内部有个简单的 Interpreter，用以直接执行 bytecode，执行每一条 Instruction时，会记录当前的 pc (二元组，记录函数索引和指令索引，不然指令索引可能重复)，是否为热路径，若为热路径，则会执行 record 流程，记录每一条执行的指令。(通常记录循环，循环有回边，记录执行次数，执行次数大于一阈值，则认为是热路径)。

若已经有 native code，即已经是热路径并完成了生成机器码的工作，则直接执行 native code。

记录流程

常规操作，记录每一条 Instruction，只有在分支语句时需要特殊处理。因为这里是 record 的过程中，是顺序执行的，所以一定不会有分支，相当于这些 Instruction 组成了一个 BasicBlock，但是原始的指令是有分支的，需要将分支进行翻转处理。具体例子如下：

1
2
3
4
1: if (a < b):
2:	x()
3: else:
4:	y()

若 a > b 则会执行到 y() 即 pc = 4 的位置，若原样记录 a < b 这条指令，逻辑就错了，因此需要翻转指令为 a >= b 。

指令记录到 return 时或回到循环开始的位置，则该条热路径记录完成。

记录编译

热路径记录完成后，需要进行编译为机器代码，TigerShrimp 选择了 asmjit 库来帮助生成机器代码。具体的字节码翻译过程此处略过，只分析函数进入的准备工作，以及分支判断失败时的处理(如何正确的回退到解释器)。

Prologue

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
initCode.push_back(
      {x86::ENTER, {IMMEDIATE, .val = Value(0)}, {IMMEDIATE, .val = Value(0)}});

Op rdi = {REGISTER, .reg = RDI};
Op rsi = {REGISTER, .reg = RSI};
Op rax = {REGISTER, .reg = RAX};
Op rdiPtr = {MEMORY, .mem = {RDI, 0}};
initCode.push_back({x86::PUSH, rdi}); // arg1 ExitInformation
initCode.push_back({x86::PUSH, rsi}); // arg2 handleTraceExit
initCode.push_back({x86::MOV, rdi, rdiPtr}); // ExitInformation->variables

struct ExitInformation {
  Value::Data* variables;
  uint8_t** traces;
};
extern "C" int handleTraceExit(ExitInformation*, int);

ExitInformation 用于描述当前执行的堆栈信息，使用数组来模拟堆栈，以便在执行 native code 过程中，因为分支判断失败跳回 Interpreter 时恢复当前的堆栈信息，继续解释执行。

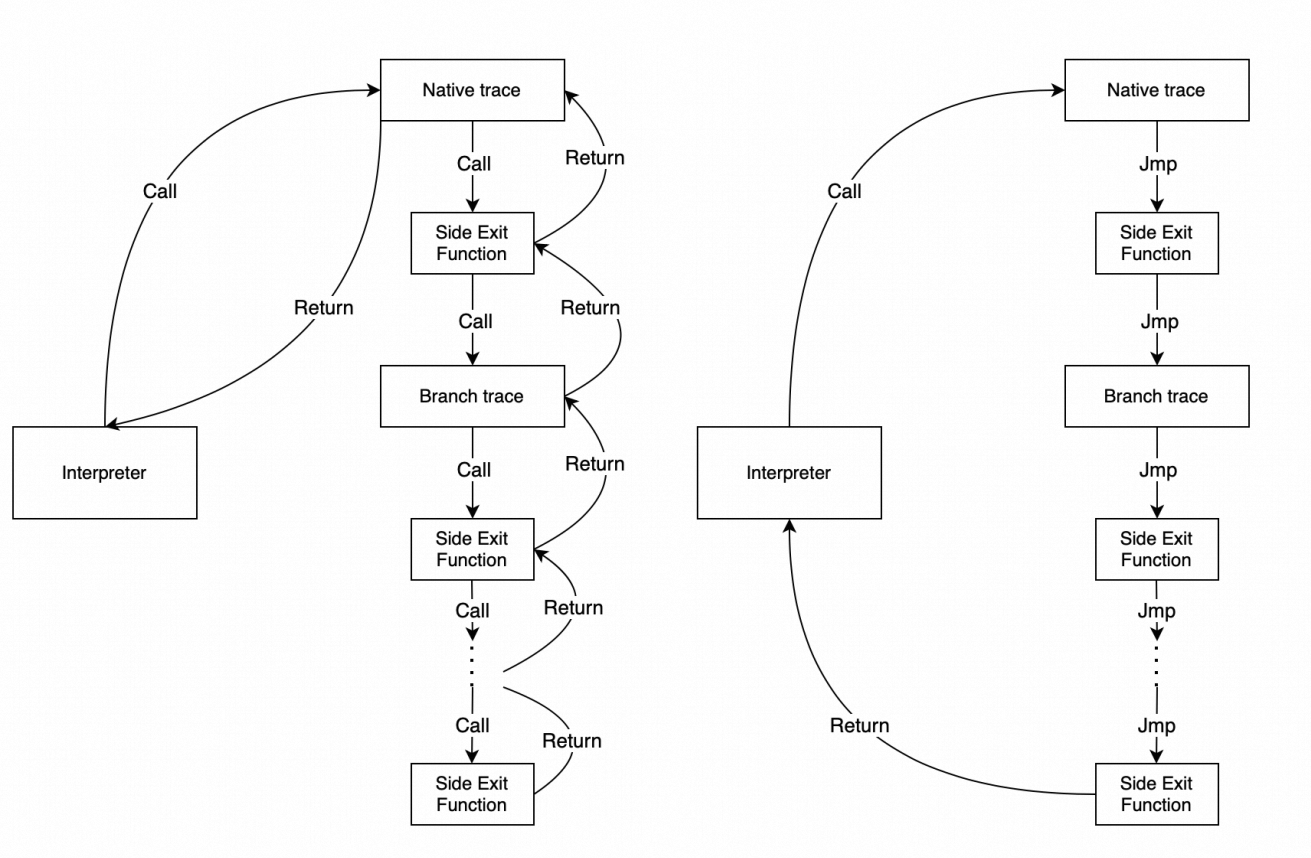

traces 用于存储所有跳出点的 native code 地址，用于实现 Trace Stitching，简单的说就是当分支判断失败后，不要直接回到解释器，而是先看看这个退出点是否存在另一条热路径，若有则直接转移控制权。

Bailout

若分支判断失败，将会直接跳转到 bailoutcode 的位置，此时 RSI 寄存器已经存储了当前的 pc 值，便于之后恢复到寄存器执行。

1
2
3
4
5
6
7
8
9
10
11
12
void Compiler::compileBailoutFor(Op label) {
  if (operandStack.size() != 0) {
    cerr << "Operand stack not empty upon leaving trace" << endl;
    throw;
  }
  bailoutCode.push_back({x86::LABEL, label});
  long idForPc = exitId++;
  exitPoints[idForPc] = label.pc;
  bailoutCode.push_back(
      {x86::MOV, {REGISTER, .reg = RSI}, {IMMEDIATE, .val = Value(idForPc)}});
  bailoutCode.push_back({x86::JMP, exitLabel});
}

由于执行执行过程中不会使用到物理栈，都是通过 ExitInfomation->variables 数组来模拟，所以此时的 RAX 为 handleTraceExit ， RDI 为 ExitInformation ，跳入 _handleTraceExit

1
2
3
4
5
bailoutCode.push_back({x86::LABEL, exitLabel});
bailoutCode.push_back({x86::POP, rax});
bailoutCode.push_back({x86::POP, rdi});
bailoutCode.push_back({x86::LEAVE});
bailoutCode.push_back({x86::JMP, rax});
1
2
3
4
5
6
7
8
9
10
11
12
13
asm("_handleTraceExit:;"
    "push %rdi;" // ExitInformation
    "mov $8, %r8;" // r8 = 8
    "mov (%rdi, %r8), %rdi;" // rdi = (rdi + 8) = (traces)
    "mov (%rdi, %rsi, 8), %r8;" // r8 = (rdi + rsi*8) rsi is pc
    "pop %rdi;" // rdi = ExitInformation
    "cmp $0, %r8;" // r8 == 0
    "je return;" // r8 == 0 jmp to return label
    "lea _handleTraceExit(%rip), %rsi;" // rsi = &_handleTraceExit
    "jmp *%r8;" // jmp _handleTraceExit
    "return:;" // return lebel
    "mov %rsi, %rax;" // return value = rax = pc
    "ret;");

查找当前退出 pc 是否有一条热路径，若有则直接跳入继续执行，没有就将退出 pc 返回回去。

使用 JMP 尾调用，避免多次函数调用的性能损耗。

总结

TigerShrimp 为了实现简单，选择直接从 bytecode 解释执行，跳过繁杂的 Parser 生成 AST 阶段，其次为了实现栈上替换(OSR)，直接不使用物理栈，使用数组模拟，方便回退到解释器，易于理解。
