本文剖析 UnLua 是如何将 Lua 接入到 UE5中。尽可能少贴代码，将部分 Lua C API 的操作转为 Lua 伪代码，同时每个小节只关注主线内容，方便阅读和理解。

对象绑定

本小节只关注当 UE5 创建一个对象时，是如何将其和 Lua 脚本给绑定起来的。

1. 创建虚拟机

我们需要创建一个 Lua 虚拟机来执行游戏逻辑，但有时又希望每个 GameInstance 各自拥有自己的虚拟机，这样会更方便调试和管理，这就意味着需要确定每个 Object 会被分配到哪个虚拟机（以后为和代码保持一致，会简称为 Env），抽象出 ULuaEnvLocator 用于定位 Object 所属 Env，并创建 Env，Env 的一些简单操作会封装到 FLuaEnv 中。
大部分情况下，只需认为整个客户端只会开启一个 Lua 虚拟机就可以了，基于这个前提，甚至可以去掉这个类。

1
2
3
4
5
6
7
class UNLUA_API ULuaEnvLocator : public UObject
{
    GENERATED_BODY()
public:
    virtual UnLua::FLuaEnv* Locate(const UObject* Object);
    TSharedPtr<UnLua::FLuaEnv, ESPMode::ThreadSafe> Env;
};

定位当前 Object 属于哪个 Env

1
2
EnvLocator = NewObject<ULuaEnvLocator>(GetTransientPackage(), EnvLocatorClass);
const auto Env = EnvLocator->Locate(Class);

从以上代码能看出 FLuaEnv 就是虚拟机本身的封装类。

2. 绑定 UE 反射对象到 Lua

通过继承以下两个类，来进行监听当前创建、销毁哪些 UObject ，从而实现绑定，内部实现为了解耦，会在多处监听。

1
2
3
4
5
6
class FUnLuaModule : public IUnLuaModule,
                     public FUObjectArray::FUObjectCreateListener,
                     public FUObjectArray::FUObjectDeleteListener

GUObjectArray.AddUObjectCreateListener(this);
GUObjectArray.AddUObjectDeleteListener(this);

知道了哪些对象创建出来后，还需要知道该对象跟哪份 Lua 文件进行绑定，Unlua 有好几种方案，第一种是最好理解的，要求实现 IUnLuaInterface 接口：

1
2
3
4
5
6
7
class UNLUA_API IUnLuaInterface
{
    GENERATED_BODY()
public:
    UFUNCTION(BlueprintNativeEvent)
    FString GetModuleName() const;
};

UnLua 能通过GetModuleName 得知当前对象绑定的 Lua Module Path。
但这样又不够灵活，最好是通过一个字符串路径告知我创建的对象绑定哪份 Lua 文件最好，因此 引出了 FLuaDynamicBinding 这个动态绑定辅助类，支持你在 Lua 中写出以下代码：

1
NewObject(WidgetClass, self, nil, "Tutorials.IconWidget")

本质是个栈结构。此处不重要，只是个扩展，这是第二种方案。

1
2
3
4
5
6
7
8
9
10
struct FLuaDynamicBinding
{
    struct FLuaDynamicBindingStackNode
    {
        UClass *Class;
        FString ModuleName;
        int32 InitializerTableRef;
    };
    TArray<FLuaDynamicBindingStackNode> Stack;
};

尝试绑定

尝试绑定逻辑很简单，一个是避免该 Object 是旧的（编辑器模式下），另一个是避免是骨架类（SKEL 如有疑问，可以看看蓝图编译）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
bool FLuaEnv::TryBind(UObject* Object)
{
    const auto Class = Object->IsA<UClass>() ? static_cast<UClass*>(Object) : Object->GetClass();
    if (Class->HasAnyClassFlags(CLASS_NewerVersionExists))
    {
        return false;
    }

    static UClass* InterfaceClass = UUnLuaInterface::StaticClass();
    const bool bImplUnluaInterface = Class->ImplementsInterface(InterfaceClass);

    if (IsInAsyncLoadingThread())
    {
        if (bImplUnluaInterface || (!bImplUnluaInterface && GLuaDynamicBinding.IsValid(Class)))
        {
            FScopeLock Lock(&CandidatesLock);
            Candidates.AddUnique(Object);
            return false;
        }
    }

    if (!bImplUnluaInterface)
    {
        if (!GLuaDynamicBinding.IsValid(Class))
            return false;

        return GetManager()->Bind(Object, *GLuaDynamicBinding.ModuleName, GLuaDynamicBinding.InitializerTableRef);
    }

    if (Class->GetName().Contains(TEXT("SKEL_")))
        return false;

    const auto ModuleName = ModuleLocator->Locate(Object);
    if (ModuleName.IsEmpty())
        return false;

	return GetManager()->Bind(Object, *ModuleName, GLuaDynamicBinding.InitializerTableRef);

最后是我们在静态绑定下需要调用 GetModuleName ，这个操作被封装到了 ModuleLocator 中。之所以需要封装，是作者希望提供一种根据蓝图资源的路径映射到对应 Lua 文件路径的方式，省的每个文件都需要自己实现一下那个 GetModuleName 接口，初次阅读的读者可以忽略，只需要知道有这种用法即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
FString ULuaModuleLocator::Locate(const UObject* Object)
{
    const UObject* CDO;
    if (Object->HasAnyFlags(RF_ClassDefaultObject | RF_ArchetypeObject))
    {
        CDO = Object;
    }
    else
    {
        const auto Class = Cast<UClass>(Object);
        CDO = Class ? Class->GetDefaultObject() : Object->GetClass()->GetDefaultObject();
    }
    // 各种检查...
    return IUnLuaInterface::Execute_GetModuleName(CDO);
}

导出类描述

现在我们认为这个对象可以被绑定了。
在 UE 的反射系统里：

UClass 是“类的对象（类的描述体）”，UObject 是“实例”。

也就是说，UClass 自身就是一个 UObject，但代表的是“类型”，而不是“实体对象”。
因此假定我要绑定 AMyActor，首先要把 UClass(AMyActor) 的信息导出出去，作为 AMyActor 这个实例的 Metatable，进而能访问该类的属性、方法。

1
2
3
4
5
6
bool UUnLuaManager::Bind(UObject *Object, const TCHAR *InModuleName, int32 InitializerTableRef)
{
    const auto Class = Object->IsA<UClass>() ? static_cast<UClass*>(Object) : Object->GetClass();
    lua_State *L = Env->GetMainState();
    if (!Env->GetClassRegistry()->Register(Class))
        return false;

此处逻辑过长，有兴趣的读者可以去阅读 FClassRegistry 这个类，它会绑定以下 MetaMethod：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * Functions to handle UClass */
int32 Class_Index(lua_State* L);
int32 Class_NewIndex(lua_State* L);
int32 Class_StaticClass(lua_State *L);
int32 Class_Cast(lua_State* L);

/**
 * Functions to handle UScriptStruct */
int32 ScriptStruct_Index(lua_State *L);
int32 ScriptStruct_New(lua_State *L);
int32 ScriptStruct_Delete(lua_State *L);
int32 ScriptStruct_Copy(lua_State *L);
int32 ScriptStruct_CopyFrom(lua_State *L);
int32 ScriptStruct_Compare(lua_State *L);

值得注意的是，它允许你通过 TExportedClassBase 来增加属性、函数，这样就能用来补充要导出的类，无论是否是反射类，一旦发现 Export 它会递归的将父类先进行注册。
此处我觉得有必要多说几句，假定我们有个 AMyActor 它的父类是 AActor，若你没有为 AActor 导出到 Lua 的话，它是不会将递归走进去的 ExportedClass = nullptr 。

1
2
3
4
5
6
7
TArray<IExportedClass*> ExportedClasses;
for (int32 i = ClassDescChain.Num() - 1; i > -1; --i)
{
    auto ExportedClass = FindExportedReflectedClass(*ClassDescChain[i]->GetName());
    if (ExportedClass)
        ExportedClass->Register(L);
}

加载 Lua 模块

UnLua::Call 封装了一些简单的 Lua 操作，调用了 require "InModuleName" ，获取到覆写的 Lua Table，为了篇幅简单，本文不会提及任何关于 Lua C API 封装的剖析，因为没有意义，现在的AI都很好用了。

1
2
3
UnLua::FLuaRetValues RetValues = UnLua::Call(L, "require", TCHAR_TO_UTF8(InModuleName));

BindClass(Class, InModuleName, Error);

重写函数

加载到了 Lua 模块，就要让 UE5 的函数路径能够执行到 Lua，换句话说就是 Lua 函数能覆盖 UE5 的函数。
首先完整的拷贝一份 Lua Module Table 出来，作为实例的 Metatable，并将其存入 Lua 注册表里，保持强引用，因为可能会有多个实例，比如多个 AMyActor 绑定同一个 Lua Module Table，为了防止 Metatable 被更改，自然就会拷贝多份 Lua Module Table。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
bool UUnLuaManager::BindClass(UClass* Class, const FString& InModuleName, FString& Error)
{
    if (Class->HasAnyFlags(RF_NeedPostLoad | RF_NeedPostLoadSubobjects))
        return false;

    const auto  L = Env->GetMainState();
    const auto Top = lua_gettop(L);
    const auto Type = UnLua::LowLevel::GetLoadedModule(L, TCHAR_TO_UTF8(*InModuleName));

    if (!Class->IsChildOf<UBlueprintFunctionLibrary>())
    {
        lua_newtable(L);
        lua_pushnil(L);
        while (lua_next(L, -3) != 0)
        {
            lua_pushvalue(L, -2);
            lua_insert(L, -2);
            lua_settable(L, -4);
        }
    }

    lua_pushvalue(L, -1);
    const auto Ref = luaL_ref(L, LUA_REGISTRYINDEX);
    lua_settop(L, Top);

    auto& BindInfo = Classes.Add(Class);
    BindInfo.Class = Class;
    BindInfo.ModuleName = InModuleName;
    BindInfo.TableRef = Ref;

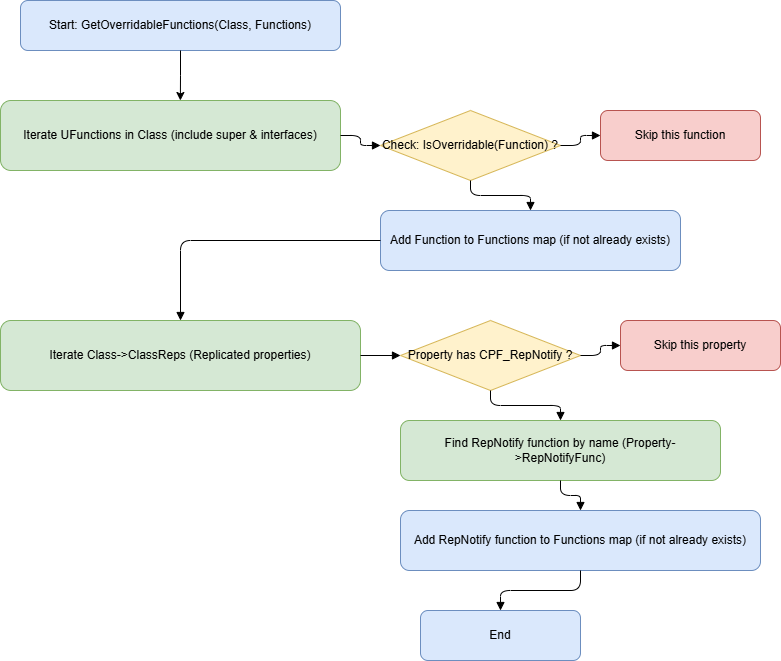

找出所有的 Lua 函数和可重写的 UE 函数，使用 ULuaFunction 来替换掉原本 UFunction。

1
2
3
4
5
6
7
8
9
10
11
12
13
UnLua::LowLevel::GetFunctionNames(Env->GetMainState(), Ref, BindInfo.LuaFunctions);
ULuaFunction::GetOverridableFunctions(Class, BindInfo.UEFunctions);

// 用LuaTable里所有的函数来替换Class上对应的UFunction
for (const auto& LuaFuncName : BindInfo.LuaFunctions)
{
    UFunction** Func = BindInfo.UEFunctions.Find(LuaFuncName);
    if (Func)
    {
        UFunction* Function = *Func;
        ULuaFunction::Override(Function, Class, LuaFuncName);
    }
}

此时函数已经替换完成，为了保证思路连贯，此处暂时不解释是怎么替换掉 UFunction 的，先暂时认为它就能做到，后面会有详细分析。

创建实例(表)

最后一步创建实例（表），为当前绑定的 UObject 创建一个 table，来驱动游戏逻辑。

1
2
Env->GetObjectRegistry()->Bind(Class);
Env->GetObjectRegistry()->Bind(Object);

内部创建实例表，代码几乎都是 Lua C API，就不贴出来了，我给出翻译成 Lua 的伪代码：

1
local INSTANCE = {}

INSTANCE 我们新创建的实例表，一开始是空的，随后放入 Object 字段。

1
2
local RAW_UOBJECT = -- From C++
INSTANCE.Object = RAW_UOBJECT

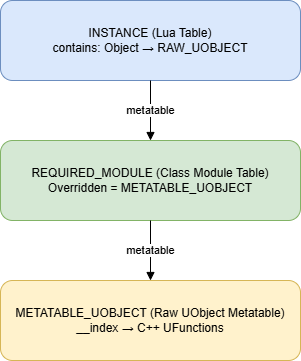

设置 Metatable，别怕我会解释的。

1
2
3
4
5
local REQUIRED_MODULE = REGISTRY_BY_REF[ClassBoundRef]
local METATABLE_UOBJECT = getmetatable(RAW_UOBJECT)
setmetatable(REQUIRED_MODULE, METATABLE_UOBJECT)
INSTANCE.Overridden = METATABLE_UOBJECT
setmetatable(INSTANCE, REQUIRED_MODULE)

REQUIRED_MODULE 就是开发者自己写的那份 Lua 代码，里面有函数原型信息，比如以下代码：

1
2
3
4
local M = UnLua.Class()
function M:ReceiveBeginPlay()
end
return M

INSTANCE 你可以理解为几乎是一张空表，里面没有函数，那自然找不到 ReceiveBeginPlay 的函数定义，所以需要 setmetatable(INSTANCE, REQUIRED_MODULE) ，让其能找到函数信息。
能找到用户自己实现的函数信息还不够，我们希望能通过 INSTANCE 访问到 UObject 的 Property 和 Function，METATABLE_UOBJECT 就是 “导出类描述“ 这一小节中导出的内容，里面只是简单的定义了一些 Metamethod 比如 Class_Index 从而能正确的找到属性、函数，因此还需要 setmetatable(REQUIRED_MODULE, METATABLE_UOBJECT) ，这就能串起一条调用链。
INSTANCE.Overridden = METATABLE_UOBJECT 至于这句，就是为了能访问到被 Lua 覆写前的函数。

1
2
3
function M:SayHi(name)
    self.Overridden.SayHi(self, name)
end


我个人觉得，只需要创建出 Object 的实例表就够了，但这确实是创建多了一个 Class 实例表，简单删了这句，好像也没有问题，如果有熟悉这块的可以给我解答一下。

属性、函数查找

前面已经熟悉了 UE5 怎么把对象和 Lua 脚本绑定关联起来，但从始至终我们都没有导出过任何一个属性、函数到 Lua，只导出了一些元方法出去，因为 UnLua 是动态导出的，只有访问到的东西才会导出，并添加缓存。
现在就要关注如何通过 INSTANCE 实例表，查找出属性、函数这些内容。
假设现在要查找 INSTANCE.name 这一字符串内容，首先会在 INSTANCE 表里查找，显然找不到，此时会访问它的 Metatable 也就是 REQUIRED_MODULE。
REQUIRED_MODULE 里自然也找不到，于是触发了它的 __index 元方法。
这一切都是这么的自然，以至于会下意识认为这个 __index 是 Class_Index 这个元方法，实际上并不是，允许我在这展开一下，在创建 Lua 虚拟机时，会执行以下逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
static void LegacySupport(lua_State* L)
{
    static const char* Chunk = R"(
    local rawget = _G.rawget
    local rawset = _G.rawset
    local rawequal = _G.rawequal
    local type = _G.type
    local getmetatable = _G.getmetatable
    local require = _G.require

    local GetUProperty = GetUProperty
    local SetUProperty = SetUProperty

    local NotExist = {}

    local function Index(t, k)
        local mt = getmetatable(t)
        local super = mt
        while super do
            local v = rawget(super, k)
            if v ~= nil and not rawequal(v, NotExist) then
                rawset(t, k, v)
                return v
            end
            super = rawget(super, "Super")
        end

        local p = mt[k]
        if p ~= nil then
            if type(p) == "userdata" then
                return GetUProperty(t, p)
            elseif type(p) == "function" then
                rawset(t, k, p)
            elseif rawequal(p, NotExist) then
                return nil
            end
        else
            rawset(mt, k, NotExist)
        end

        return p
    end

    local function NewIndex(t, k, v)
        local mt = getmetatable(t)
        local p = mt[k]
        if type(p) == "userdata" then
            return SetUProperty(t, p, v)
        end
        rawset(t, k, v)
    end

    local function Class(super_name)
        local super_class = nil
        if super_name ~= nil then
            super_class = require(super_name)
        end

        local new_class = {}
        new_class.__index = Index
        new_class.__newindex = NewIndex
        new_class.Super = super_class

        return new_class
    end

    _G.Class = Class
    _G.GetUProperty = GetUProperty
    _G.SetUProperty = SetUProperty
    )";

    lua_register(L, "UEPrint", LogInfo);
    luaL_loadstring(L, Chunk);
    lua_newtable(L);
    lua_getglobal(L, LUA_GNAME);
    lua_setfield(L, -2, LUA_GNAME);
    luaL_setfuncs(L, UnLua_LegacyFunctions, 0);
    lua_setupvalue(L, -2, 1);
    lua_pcall(L, 0, LUA_MULTRET, 0);
    lua_getglobal(L, "Class");
    lua_setfield(L, -2, "Class");
}

这段代码比较长，简单来看就是提供了一个默认的 Lua Class 封装，它重写了 __newIndex 和 __index ，使得属性访问能够更简单，这就是为什么我们总是需要在 Lua 中写出：

1
2
local M = UnLua.Class()
return M

这样的代码，这里的 M 就是 REQUIRED_MODULE ，那么 REQUIRED_MODULE 的 __index 就是这里的 local function Index(t, k) ，这就清晰了，它首先会在 Lua 侧的父类进行查找，若找不到则
查找到 METATABLE_UOBJECT ，此时这里面肯定也是找不到的，就会触发到它的元方法，也就是 Class_Index 。

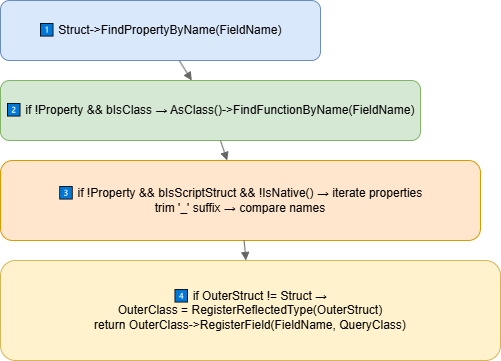

直接通过字段名进行查找：

1
2
FProperty* Property = Struct->FindPropertyByName(FieldName);
UFunction* Function = (!Property && bIsClass) ? AsClass()->FindFunctionByName(FieldName) : nullptr;

如果找不到，有可能是因为蓝图里的 Struct 的字段名会被加上一串 GUID，需要手动做删除对比。

1
2
3
4
5
6
7
8
9
10
bool bValid = Property || Function;
if (!bValid && bIsScriptStruct && !Struct->IsNative())
{
    FString FieldNameStr = FieldName.ToString();
    const int32 GuidStrLen = 32;
    const int32 MinimalPostfixlen = GuidStrLen + 3;
    for (TFieldIterator<FProperty> PropertyIt(Struct.Get(), EFieldIteratorFlags::ExcludeSuper, EFieldIteratorFlags::ExcludeDeprecated); PropertyIt; ++PropertyIt)
    {
        // ...
    }

还找不到，就尝试去 UClass 中查找了。

找到属性（Property）

假设已经找到了一个 Property，此时 Lua 栈顶上会存放一个 userdata：

1
2
TSharedPtr<FPropertyDesc> Property = Field->AsProperty();
Env.GetObjectRegistry()->Push(L, Property); // 等同于 new(Userdata) TSharedPtr<FPropertyDesc>(Property);

FPropertyDesc 是对 FProperty 的一层包装，内部封装了 Lua 栈操作的 API，方便将属性值推向Lua 栈，或是从 Lua 栈中读出到 FProperty。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
class FPropertyDesc : public UnLua::ITypeInterface
{
public:
    static FPropertyDesc* Create(FProperty *InProperty);
    virtual void ReadValue_InContainer(lua_State *L, const void *ContainerPtr, bool bCreateCopy) const override;
    virtual void ReadValue(lua_State *L, const void *ValuePtr, bool bCreateCopy) const override;
    virtual bool WriteValue_InContainer(lua_State *L, void *ContainerPtr, int32 IndexInStack, bool bCreateCopy) const override;
    virtual bool WriteValue(lua_State *L, void *ValuePtr, int32 IndexInStack, bool bCreateCopy) const override;
    union
    {
        FProperty *Property;
        FNumericProperty *NumericProperty;
        FEnumProperty *EnumProperty;
        FBoolProperty *BoolProperty;
        FObjectPropertyBase *ObjectBaseProperty;
        FSoftObjectProperty *SoftObjectProperty;
        FInterfaceProperty *InterfaceProperty;
        FNameProperty *NameProperty;
        FStrProperty *StringProperty;
        FTextProperty *TextProperty;
        FArrayProperty *ArrayProperty;
        FMapProperty *MapProperty;
        FSetProperty *SetProperty;
        FStructProperty *StructProperty;
        FDelegateProperty *DelegateProperty;
        FMulticastDelegateProperty *MulticastDelegateProperty;
    };
    TWeakFieldPtr<FProperty> PropertyPtr;
    int8 PropertyType;
};

由于里面都是 Lua 栈操作，繁琐又枯燥，并不是很难，就跳过吧。值得一提的是，这个 union 是 C语言模拟多态的做法，Lua 源码中很常见这种写法。
现在我们 Lua 栈顶上是 TSharedPtr<FPropertyDesc>(Ptr) 显然是不够方便读写的，因此 LegacySupport 很贴心的为其包装了 SetUProperty 和 GetUProperty 确保用户拿到的就是 Lua 对象，而不是 TSharedPtr<FPropertyDesc>(Ptr) 。

1
2
3
4
5
6
7
int32 GetUProperty(lua_State* L)
{
    auto Ptr = lua_touserdata(L, 2);
    auto Property = static_cast<TSharedPtr<UnLua::ITypeOps>*>(Ptr);
    (*Property)->ReadValue_InContainer(L, Self, false);
    return 1;
}

找到函数（Function）

将 TSharedPtr<FFunctionDesc> 作为 upvalue 藏在辅助函数 closure 中，当从 Lua 调用 UE 函数时，本质上调用的是 closure Class_CallUFunction 。

1
2
3
4
5
6
7
8
9
10
TSharedPtr<FFunctionDesc> Function = Field->AsFunction();
Env.GetObjectRegistry()->Push(L, Function);
if (Function->IsLatentFunction())
{
    lua_pushcclosure(L, Class_CallLatentFunction, 1);
}
else
{
    lua_pushcclosure(L, Class_CallUFunction, 1);
}

使用 FFunctionDesc 的 CallUE 方法执行到真正的 UE 函数。这里我们还是先跳过 Latent 函数的处理方法，以及跳过 CallUE 函数的细节，至少到这里，我们已经理解了如何在 Lua 代码中找到 UE函数。

1
2
3
4
5
6
7
8
int32 Class_CallUFunction(lua_State *L)
{
    auto& Env = UnLua::FLuaEnv::FindEnvChecked(L);
    auto Function = Env.GetObjectRegistry()->Get<FFunctionDesc>(L, lua_upvalueindex(1));
    int32 NumParams = lua_gettop(L);
    int32 NumResults = Function->CallUE(L, NumParams);
    return NumResults;
}

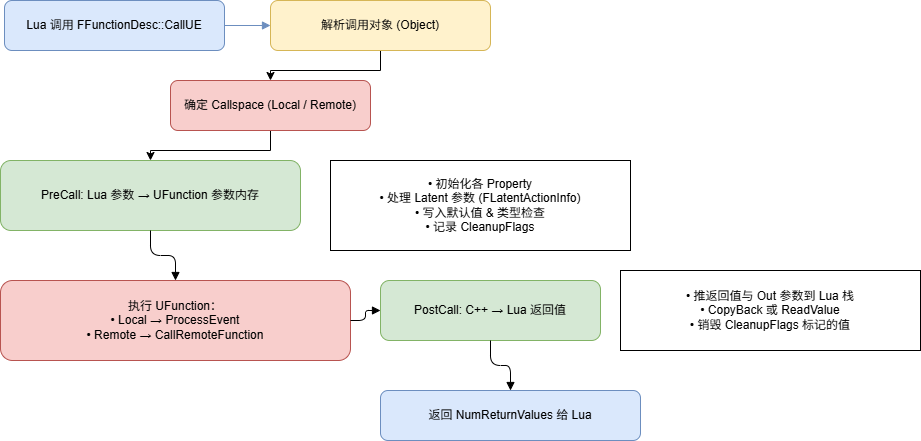

调用 UFunction

根据参数个数和是否静态函数找出第一个参数索引。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
int32 FFunctionDesc::CallUE(lua_State *L, int32 NumParams, void *Userdata)
{
    UObject* Object;
    int32 FirstParamIndex;
    if (bStaticFunc)
    {
        Object = Function->GetOuterUClass()->GetDefaultObject();
        FirstParamIndex = 1;
    }
    else if (NumParams > 0)
    {
        Object = UnLua::GetUObject(L, 1, false);
        FirstParamIndex = 2;
        --NumParams;
    }
    else
    {
        Object = nullptr;
        FirstParamIndex = 1;
    }

根据 Callspace 决定是直接分发，还是走 RPC 调用。Func_NetMuticast 则先本地调用再远端调用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
    int32 Callspace = Object->GetFunctionCallspace(Function.Get(), nullptr);
    bool bRemote = Callspace & FunctionCallspace::Remote;
    bool bLocal = Callspace & FunctionCallspace::Local;

    FFlagArray CleanupFlags;
    const auto Params = Buffer->Get();
    PreCall(L, NumParams, FirstParamIndex, CleanupFlags, Params, Userdata);
    auto FinalFunction = bInterfaceFunc
                             ? Object->GetClass()->FindFunctionByName(Function->GetFName())
                             : Function.Get();

    if (!Function->HasAnyFunctionFlags(FUNC_Net))
    {
        const auto LuaFunction = ULuaFunction::Get(Function.Get());
        if (LuaFunction && LuaFunction->GetOverridden())
            FinalFunction = LuaFunction->GetOverridden();
    }

    if (bLocal)
    {
        Object->UObject::ProcessEvent(FinalFunction, Params);
    }
    if (bRemote && !bLocal)
    {
        Object->CallRemoteFunction(FinalFunction, Params, nullptr, nullptr);
    }

    int32 NumReturnValues = PostCall(L, NumParams, FirstParamIndex, Params, CleanupFlags);
    Buffer->Pop(Params);
    return NumReturnValues;
}

PreCall 和 PostCall 只是参数和返回值读入写出操作，如果 Lua 传递的参数不足，则考虑用函数声明的默认值去填充，若连函数声明的默认值也没有，就用初始化值。

Latent 函数

是一种 可以在蓝图或 C++ 中异步执行的函数，可以简单理解为开了个协程。
以下为 UKismetSystemLibrary 的 Delay 函数声明。

1
2
UFUNCTION(BlueprintCallable, Category="Utilities|FlowControl", meta=(Latent, WorldContext="WorldContextObject", LatentInfo="LatentInfo", Duration="0.2", Keywords="sleep"))
static void Delay(const UObject* WorldContextObject, float Duration, struct FLatentActionInfo LatentInfo );

声明一个 Latent 函数，需要在元标签处写出 meta = (Latent, LatentInfo = "LatentInfo")。
其实也没有什么特别的，就是 Lua 执行 Latent 函数之后，应该让出时间片，然后等执行完后被唤醒就行，这些功能 Lua 本身就有。

1
2
3
4
5
6
7
8
9
10
11
int32 Class_CallLatentFunction(lua_State *L)
{
    auto& Env = UnLua::FLuaEnv::FindEnvChecked(L);
    auto Function = Env.GetObjectRegistry()->Get<FFunctionDesc>(L, lua_upvalueindex(1));

    auto ThreadRef = Env.FindOrAddThread(L); // lua_pushthread

    int32 NumParams = lua_gettop(L);
    int32 NumResults = Function->CallUE(L, NumParams, &ThreadRef);
    return lua_yield(L, NumResults);
}

Lua 调用 Latent 的时候，UnLua 会帮它填充 FLatentActionInfo ，使其执行完后回调回来。

1
FLatentActionInfo LatentActionInfo(ThreadRef, GetTypeHash(FGuid::NewGuid()), TEXT("OnLatentActionCompleted"), (Env.GetManager()));

OnLatentActionCompleted 函数内部负责唤醒该 Lua 协程。

1
2
int NResults = 0;
int32 Status = lua_resume(Thread, L, 0, &NResults);

Delegate

Delegate 的本质是记录对象地址和需要触发的函数名：

1
2
3
TScriptDelegate()
    : Object( nullptr ),
      FunctionName( NAME_None ) { }

因此只要正确填充这里面的内容就可以被执行到，现在唯一的问题是，Lua 函数填充不了。因此 UnLua 创建了 ULuaDelegateHandler 这个类作为代理中转。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
UCLASS()
class UNLUA_API ULuaDelegateHandler : public UObject
{
    GENERATED_BODY()
public:
    UFUNCTION()
    void Dummy();

    virtual void ProcessEvent(UFunction* Function, void* Parms) override;
private:
    TWeakObjectPtr<UObject> SelfObject;
    UnLua::FDelegateRegistry* Registry;
    int32 LuaRef;
    void* Delegate;
};

每个 FScriptDelegate 都为其创建一个 ULuaDelegateHandler ，并绑定到 Dummy 函数内。

1
InDelegate->BindUFunction(this, NAME_Dummy);

同时重写了 ProcessEvent 当代理触发时，转发给 Lua 函数。

1
2
3
4
5
void ULuaDelegateHandler::ProcessEvent(UFunction* Function, void* Parms)
{
    if (Registry)
        Registry->Execute(this, Parms); // SignatureDesc->CallLua(L, Handler->LuaRef, Params, Handler->SelfObject.Get());
}

覆写函数流程

前面讲解对象绑定到 Lua Module 时，为了思路连贯，跳过了覆写函数的具体实现，现在再回过头来看。

1
2
3
4
bool UUnLuaManager::BindClass(UClass* Class, const FString& InModuleName, FString& Error)
{
    // ......
    UnLua::LowLevel::GetFunctionNames(Env->GetMainState(), Ref, BindInfo.LuaFunctions);

GetFunctionNames 遍历 Lua Module Table，找出所有函数，会遍历父类。
找出所有可以被重写的 UE 函数，包括 RepNotify。

1
ULuaFunction::GetOverridableFunctions(Class, BindInfo.UEFunctions);


判定规则为：

1
2
3
4
5
6
bool ULuaFunction::IsOverridable(const UFunction* Function)
{
    static constexpr uint32 FlagMask = FUNC_Native | FUNC_Event | FUNC_Net;
    static constexpr uint32 FlagResult = FUNC_Native | FUNC_Event;
    return Function->HasAnyFunctionFlags(FUNC_BlueprintEvent) || (Function->FunctionFlags & FlagMask) == FlagResult;
}

BlueprintEvent 对应的 UE 声明方式为：

1
2
3
4
5
UFUNCTION(BlueprintImplementableEvent)
void DoSomething();

UFUNCTION(BlueprintNativeEvent)
void DoSomething();

Blueprint Event 系列函数本身就是可被蓝图重写的函数，所以这类自然被认为“可 Lua override”。
FUNC_Native | FUNC_Event 对应 UE 声明方式为：

1
2
UFUNCTION()
virtual void OnAction();
  • 不可覆写的类型
    • 含 FUNC_Net 标志：UFUNCTION(Server) / UFUNCTION(Client) / UFUNCTION(NetMulticast)
    • 没有 FUNC_Event 标志：UFUNCTION() 普通函数（非虚）

遍历所有 Lua Module 函数，检查是否有相同名字的 UE 函数，此时进行覆写。

1
2
3
4
5
6
7
8
9
for (const auto& LuaFuncName : BindInfo.LuaFunctions)
{
    UFunction** Func = BindInfo.UEFunctions.Find(LuaFuncName);
    if (Func)
    {
        UFunction* Function = *Func;
        ULuaFunction::Override(Function, Class, LuaFuncName);
    }
}

想要覆写 UFunction ，自然的想法是改写 UFunction 的字节码，但这只适用于覆写蓝图实现的函数，不适用于 FUNC_Native | FUNC_Event 的函数。
那就只剩下一条路，创建一个山寨的 UFunction 事实上 UnLua 就是这样做的，它创建了个 ULuaFunction 并继承自原始的 UFunction 。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
UCLASS()
class UNLUA_API ULuaFunction : public UFunction
{
    GENERATED_BODY()
private:
    TWeakObjectPtr<UFunction> From;

    UPROPERTY()
    UFunction* Overridden;

    uint8 bAdded : 1;
    uint8 bActivated : 1;
    TSharedPtr<FFunctionDesc> Desc;
};

但创建出来的 ULuaFunction 挂在哪里？一种简单的想法是挂在 INSTANCE 的 StaticClass 中，UnLua 估计认为这样做不好管理（考虑如果要还原的情况），于是又引出了另一个概念 ULuaOverridesClass 。

1
2
3
4
5
6
7
UCLASS(Transient)
class UNLUA_API ULuaOverridesClass : public UClass
{
    GENERATED_BODY()
public:
    static ULuaOverridesClass* Create(UClass* Class);
};

每个需要覆写的 UClass 都会创建一个 ULuaOverridesClass，将所有 ULuaFunction 挂接在里面，这样可以很方便的激活、还原覆写。

1
2
3
4
5
6
7
8
void ULuaOverridesClass::SetActive(const bool bActive)
{
    for (TFieldIterator<ULuaFunction> It(this, EFieldIteratorFlags::ExcludeSuper); It; ++It)
    {
        const auto LuaFunction = *It;
        LuaFunction->SetActive(bActive);
    }
}

而 ULuaOverridesClass 自身会作为一个字段，存储在我们覆写过的 UClass 下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void ULuaOverridesClass::AddToOwner()
{
    auto Field = &(Class->Children);
    while (*Field)
    {
        if (*Field == this)
        {
            Field = nullptr;
            break;
        }
        Field = &(*Field)->Next;
    }
    if (Field)
        *Field = this;
}

理清了设计思路，现在的问题是怎么用创建的 ULuaFunction 去替代 UFunction 使得逻辑走到我们想要的地方去。
覆写函数有两种情况：

  1. 该函数本身就在当前类中，此时覆写为非新增函数。
  2. 该函数不在当前类中，是从父类继承下来的，此时覆写为新增函数。

以下的 bAddNew 就表明是否是新增函数，同时从 UFunction 中拷贝一份作为 ULuaFunction：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void FLuaOverrides::Override(UFunction* Function, UClass* Class, FName NewName)
{
    const auto OverridesClass = GetOrAddOverridesClass(Class);

    ULuaFunction* LuaFunction;
    const auto bAddNew = Function->GetOuter() != Class;

    const auto OriginalFunctionFlags = Function->FunctionFlags;
    Function->FunctionFlags &= (~EFunctionFlags::FUNC_Native);

    FObjectDuplicationParameters DuplicationParams(Function, OverridesClass);
    DuplicationParams.InternalFlagMask &= ~EInternalObjectFlags::Native;
    DuplicationParams.DestName = NewName;
    DuplicationParams.DestClass = ULuaFunction::StaticClass();
    LuaFunction = static_cast<ULuaFunction*>(StaticDuplicateObjectEx(DuplicationParams));

    Function->FunctionFlags = OriginalFunctionFlags;
    LuaFunction->FunctionFlags = OriginalFunctionFlags;

    LuaFunction->Next = OverridesClass->Children;
    OverridesClass->Children = LuaFunction;

    LuaFunction->StaticLink(true);
    LuaFunction->Initialize();
    LuaFunction->Override(Function, Class, bAddNew);
    LuaFunction->Bind();
}

为了实现还原的功能，在 ULuaFunction 内还复制了一份 UFunction 到 Overridden 中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void ULuaFunction::Override(UFunction* Function, UClass* Class, bool bAddNew)
{
    if (Function->GetNativeFunc() == execScriptCallLua)
    {
    }
    else
    {
        const auto DestName = FString::Printf(TEXT("%s__Overridden"), *Function->GetName());
        if (Function->HasAnyFunctionFlags(FUNC_Native))
            GetOuterUClass()->AddNativeFunction(*DestName, *Function->GetNativeFunc());
        Overridden = static_cast<UFunction*>(StaticDuplicateObject(Function, GetOuter(), *DestName));
        Overridden->ClearInternalFlags(EInternalObjectFlags::Native);
        Overridden->StaticLink(true);
        Overridden->SetNativeFunc(Function->GetNativeFunc());
    }
    SetActive(true);
}

我们现在什么都不缺了：

可以开始劫持执行流了，SetActive 就是做这个的。
现在只考虑新增函数，也就是前面提到过的这个函数来自于父类，劫持方法是直接将该 ULuaFunction 改为 FUNC_Native 函数，使得调用时必须走到 execCallLua ，并将自身函数添加到 UClass。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void ULuaFunction::SetActive(const bool bActive)
{
    const auto Class = Cast<ULuaOverridesClass>(GetOuter())->GetOwner();
    if (bAdded)
    {
        SetSuperStruct(Function);
        FunctionFlags |= FUNC_Native;
        ClearInternalFlags(EInternalObjectFlags::Native);
        SetNativeFunc(execCallLua);

        Class->AddFunctionToFunctionMap(this, *GetName());
        if (Function->HasAnyFunctionFlags(FUNC_Native))
            Class->AddNativeFunction(*GetName(), &ULuaFunction::execCallLua);
    }

execCallLua 实质上是个 Thunk 函数，可以简单理解为一个跳板函数。

1
2
3
4
5
6
7
8
9
10
11
DECLARE_FUNCTION(execCallLua);
DEFINE_FUNCTION(ULuaFunction::execCallLua)
{
    const auto LuaFunction = Cast<ULuaFunction>(Stack.CurrentNativeFunction);
    const auto Env = IUnLuaModule::Get().GetEnv(Context);
    if (!Env)
    {
        return;
    }
    Env->GetFunctionRegistry()->Invoke(LuaFunction, Context, Stack, RESULT_PARAM);
}

Invoke 内部会处理好入参，然后调用 Lua 函数，并处理返回值。
SetActive 还有种情况，函数本身就存在于 UClass，此时不能简单的将自身添加进去，只能在 UFunction 自身做文章，在这里则是强行加上一段字节码，里面是真正的 ULuaFunction 的指针地址。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
else
{
    SetSuperStruct(Function->GetSuperStruct());
    Script = Function->Script;
    Children = Function->Children;
    ChildProperties = Function->ChildProperties;
    PropertyLink = Function->PropertyLink;

    Function->FunctionFlags |= FUNC_Native;
    Function->SetNativeFunc(&execScriptCallLua);
    Function->GetOuterUClass()->AddNativeFunction(*Function->GetName(), &execScriptCallLua);
    Function->Script.Empty();
    Function->Script.AddUninitialized(ScriptMagicHeaderSize + sizeof(ULuaFunction*));
    const auto Data = Function->Script.GetData();
    FPlatformMemory::Memcpy(Data, ScriptMagicHeader, ScriptMagicHeaderSize);
    FPlatformMemory::WriteUnaligned<ULuaFunction*>(Data + ScriptMagicHeaderSize, this);
}

从字节码中找出真正的 ULuaFunction 地址。

1
2
3
4
5
6
7
DECLARE_FUNCTION(execScriptCallLua);
DEFINE_FUNCTION(ULuaFunction::execScriptCallLua)
{
    const auto Data = Function->Script.GetData();
    const auto LuaFunction = FPlatformMemory::ReadUnaligned<ULuaFunction*>(Data + ScriptMagicHeaderSize);
    // ......
}

生命周期

几乎可以说所有的 UnLua 创建的 Lua 对象，都会放在 Lua 注册表内保持强引用（如果是不需要绑定的 UObject 被 Push 进 Lua，则不会强引用），因此不会触发垃圾回收。只有 UE侧释放了这个 UObject 时，才会反注册，同时对 userdata 指针设置为已释放标识，避免后续 Lua 访问导致崩溃。

1
*((void**)Userdata) = (void*)LowLevel::ReleasedPtr;

Push 进 Lua 的 UObject 都是二级指针的形式。
ULuaDelegateHandler 是个特例，在创建之后会放入 FObjectReferencer AutoObjectReference; 保持 UE的强引用，__gc 的时候会触发一下删除。

最后

UnLua 还有容器的导出、静态类导出，自动绑定输入这些功能，难度不大就留给读者自己去探索了。
