文件系统和文件
- 文件系统是操作系统中管理持久性数据的子系统 提供数据存储和访问功能
- 文件是具有符号名 由字节序列构成的数据项集合
- 文件是文件系统的基本数据单位
- 文件名是文件的标识符号
文件系统的功能
- 分配文件磁盘空间
- 管理文件块(位置和顺序)
- 管理空闲空间(位置)
- 分配算法(策略)
- 管理文件集合
- 定位 文件及其内容
- 命名 通过名字找到文件
- 文件系统结构 文件组织方式
- 数据可靠和安全
- 安全 多层次保护数据安全
- 可靠 持久保存文件 避免系统崩溃 攻击
文件属性
名称 类型 位置 大小 保护 创建者 创建时间 最近修改时间
文件头
文件系统元数据中的文件信息
- 文件属性
- 文件存储位置和顺序
文件描述符
操作系统在打开文件表中维护的打开文件状态和信息
- 文件指针
- 最近一次读写位置
- 每个进程分别维护自己的打开文件指针
- 文件打开计数
- 当前打开文件的次数
- 最后一个进程关闭文件时 将其从打开文件表中移除
- 文件的磁盘位置
- 缓存数据访问信息
- 访问权限
- 每个进程的文件访问模式信息
文件的用户视图和系统视图
- 文件的用户视图
- 持久的数据结构
- 系统访问接口
- 字节序列的集合(Unix)
- 系统不关心存储在磁盘上的数据结构
- 操作系统的文件视图
- 数据块的集合
- 数据块是逻辑存储单元 而扇区是物理存储单元
- 块大小和扇区大小通常是不同的 通常是几个扇区构成一个数据块
用户视图到系统视图的转换
文件系统中的基本操作单位是数据块 getc()和putc()即使每次只访问1字节的数据 也需要缓存目标数据4096字节
- 进程读文件
- 获取字节所在的数据块(数据块是逻辑存储单位)
- 返回数据块内对应部分
- 进程写文件
- 获取数据块
- 修改数据块中对应部分
- 写回数据块
访问模式
操作系统需要了解进程如何访问文件
- 顺序访问
- 按字节依次读取
- 大多数文件访问都是顺序访问
- 随机访问
- 从中间读写
- 不常用 但很重要
- 虚拟内存中把内存页存储在文件
- 索引访问
- 依据数据特征索引
- 通常操作系统不完整提供索引访问
- 数据库是建立在索引内容的磁盘访问之上
文件内部结构
- 无结构
- 单词 字节序列
- 简单记录结构
- 分列
- 固定长度
- 可变长度
- 复杂结构
- 格式化的文档(PDF Word)
- 可执行文件
文件共享和访问控制
多用户系统中的文件共享是很有必要的
- 访问控制
- 每个用户能够获得哪些文件的哪些访问权限
- 访问模式 读 写 执行 删除 列表
- 文件访问控制列表(ACL)
- <文件实体, 权限>
- Unix模式
- <用户|组|所有人, 读|写|可执行>
- 用户标识ID
- 识别用户 表明每个用户所允许的权限及保护模式
- 组标识ID
- 允许用户组成组 并指定了组访问权限
语义一致性
规定多进程如何同时访问共享文件
- 与同步算法相似
- 因磁盘I/O和网络延迟而设计简单
- Unix文件系统(UFS)语义(相当于把一致性问题丢回给用户自己处理)
- 对打开文件的写入内容立即对其他打开同一文件的其他用户可见
- 共享文件指针允许多用户同时读取和写入文件
- 会话语义
- 写入内容只有当文件关闭时可见(一次就要写完整 效率低)
- 读写锁
- 一些操作系统和文件系统提供该功能(又是将一致性问题抛给用户)

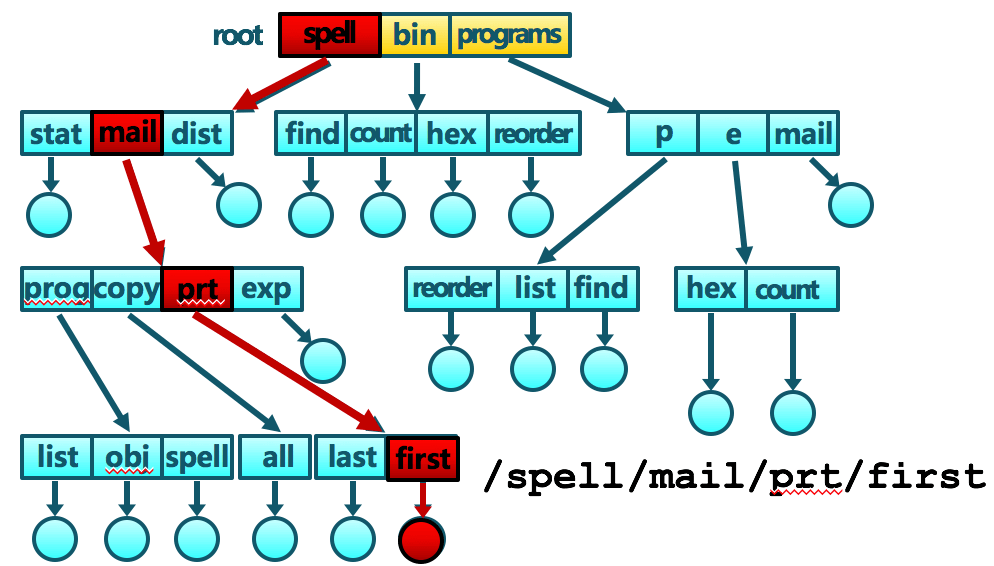

分层文件系统
文件以目录的方式组织起来
- 目录是一类特殊文件
- 目录的内容是文件索引表<文件名, 指向文件的指针>
- 目录和文件的树型结构
- 早期的文件系统是扁平的(只有一层目录)
目录操作
操作系统应该只允许内核修改目录 以确保映射的完整性 应用程序通过系统调用访问目录
- 搜索文件
- 创建文件
- 删除文件
- 列目录
- 重命名文件
- 遍历路径
目录实现
- 文件名的线性列表 包含了指向数据块的指针
- 编程简单
- 执行搜索耗时
- 哈希表
- 减少目录搜索时间
- 冲突 两个文件名的哈希值相同
- 固定大小

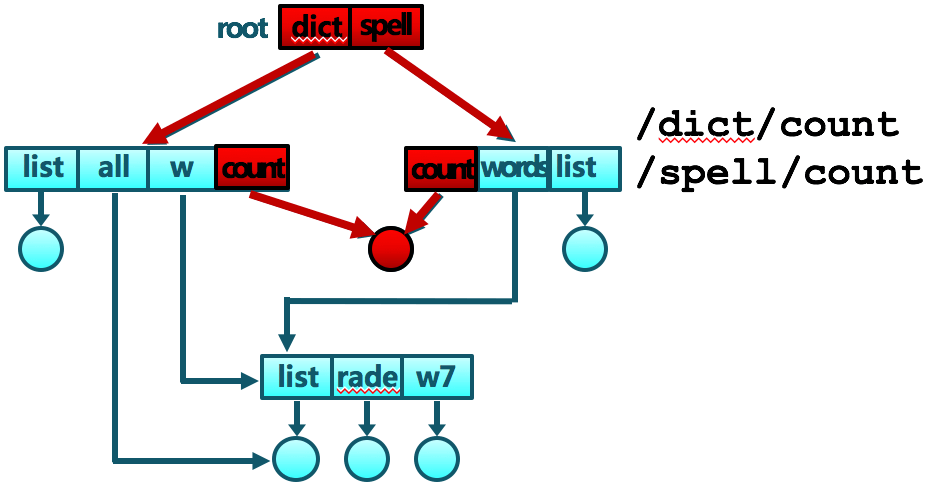

文件别名
两个或多个文件名关联同一个文件
- 硬链接
- 多个文件项指向一个文件(删除操作只在最后一个指向这个文件时 才真正删除)
- 软链接
- 通过快捷方式指向其他文件
- 通过存储真实文件的逻辑名称来实现

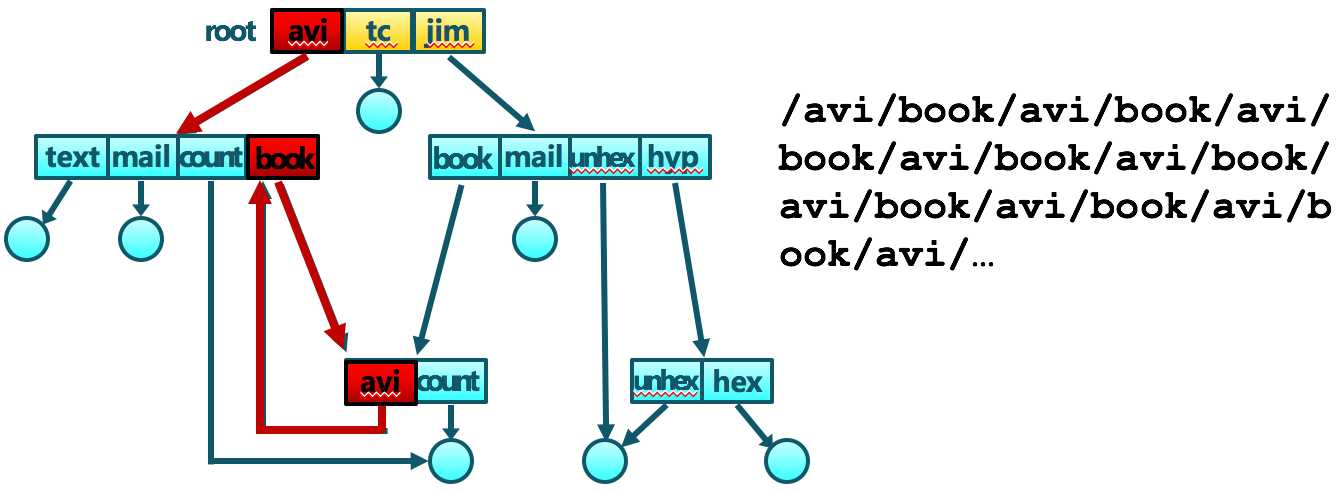

文件目录中的循环
父目录指向子目录 子目录又指回父目录 无限循环
- 解决循环的办法
- 只允许到文件的链接 不允许在子目录里的链接
- 增加链接时 用循环检测算法确定是否合理(银行家算法 开销大)
- 实际上是限制路径可遍历文件目录的长度
名字解析(路径遍历)
名字解析是指将逻辑名字转换成物理资源(文件)
- 遍历文件名录直到找到目标文件
当解析 "/bin/ls"时
- 读取根目录的文件头(在磁盘固定位置)
- 读取根目录的数据块 搜索
bin项 - 读取
bin的文件头 - 读取
bin的数据块 搜索ls项 - 读取
ls的文件头
当前工作目录(PWD)
- 每个进程都会指向一个文件目录用于解析文件名(可以提高效率)
- 允许用户指定相对路径来代替绝对路径 如
PWD="/bin”能够解析“ls”
文件系统挂载
文件系统需要先挂载才能被访问
文件系统种类
- 磁盘文件系统
- 文件存储在数据存储设备上 如磁盘
- FAT NTFS ext2/3 ISO9660
- 数据库文件系统
- 文件特征是可被寻址辨识的
- WinFS
- 日志文件系统
- 记录文件系统的修改/事件
- 避免操作执行到一半没执行下去的数据丢失
- 网络/分布式文件系统
- NFS SMB AFS GFS
- 特殊/虚拟文件系统
- 管道
网络/分布式文件系统
- 文件可以通过网络被共享
- 文件处于远程服务器
- 客户端远程挂载服务器文件系统
- 标准系统文件访问被转换成远程访问
- 标准文件共享协议
- NFS for Unix
- CIFS for Windows
- 分布式文件系统的挑战
- 客户端和客户端上的用户辨别起来很复杂
- NFS 不安全
- 一致性问题(更难把握)
- 错误处理(更难)
文件系统实现

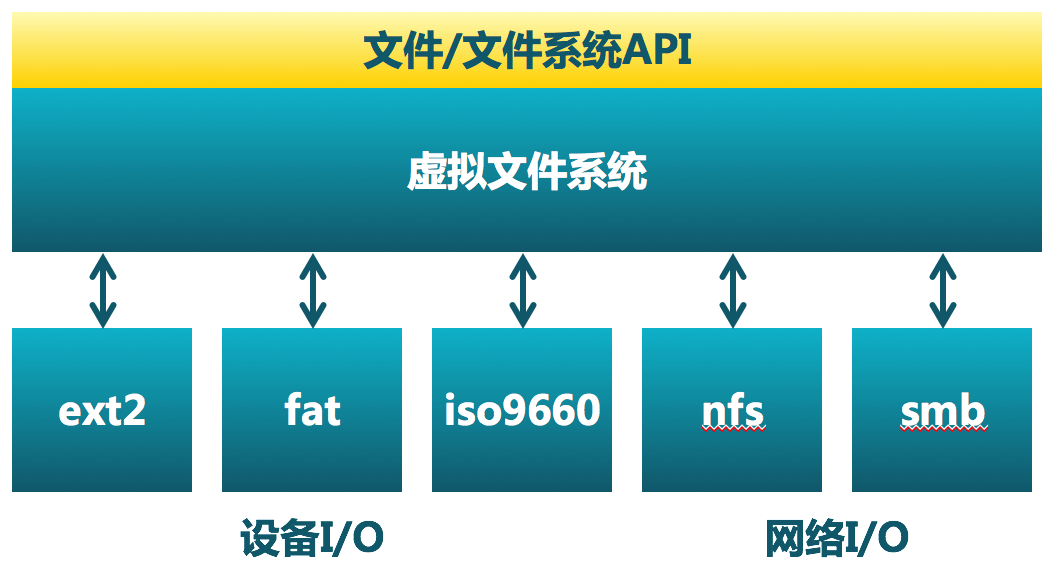

分层结构
- 虚拟(逻辑)文件系统(VFS Virtual File System)
- 特定文件系统模块
虚拟文件系统(VFS)
- 目的
- 对所有不同文件系统的抽象
- 功能
- 提供相同的文件和文件系统接口
- 管理所有文件和文件系统关联的数据结构
- 高效查询例程 遍历文件系统
- 与特定文件系统模块的交互
文件系统基本数据结构
- 文件卷控制块(Unix superblock)
- 每个文件系统一个
- 文件系统详细信息
- 块 块大小 空余块 计数/指针
- 文件控制块(Unix vnode or inode)
- 每个文件一个
- 文件详细信息
- 访问权限 拥有者 大小 数据块位置
- 目录项(Linux dentry)
- 每个目录项一个(子目录或文件)
- 将目录项数据结构及树型布局编码成树型数据结构
- 每个目录项对应的文件控制块 父目录 子目录 在哪

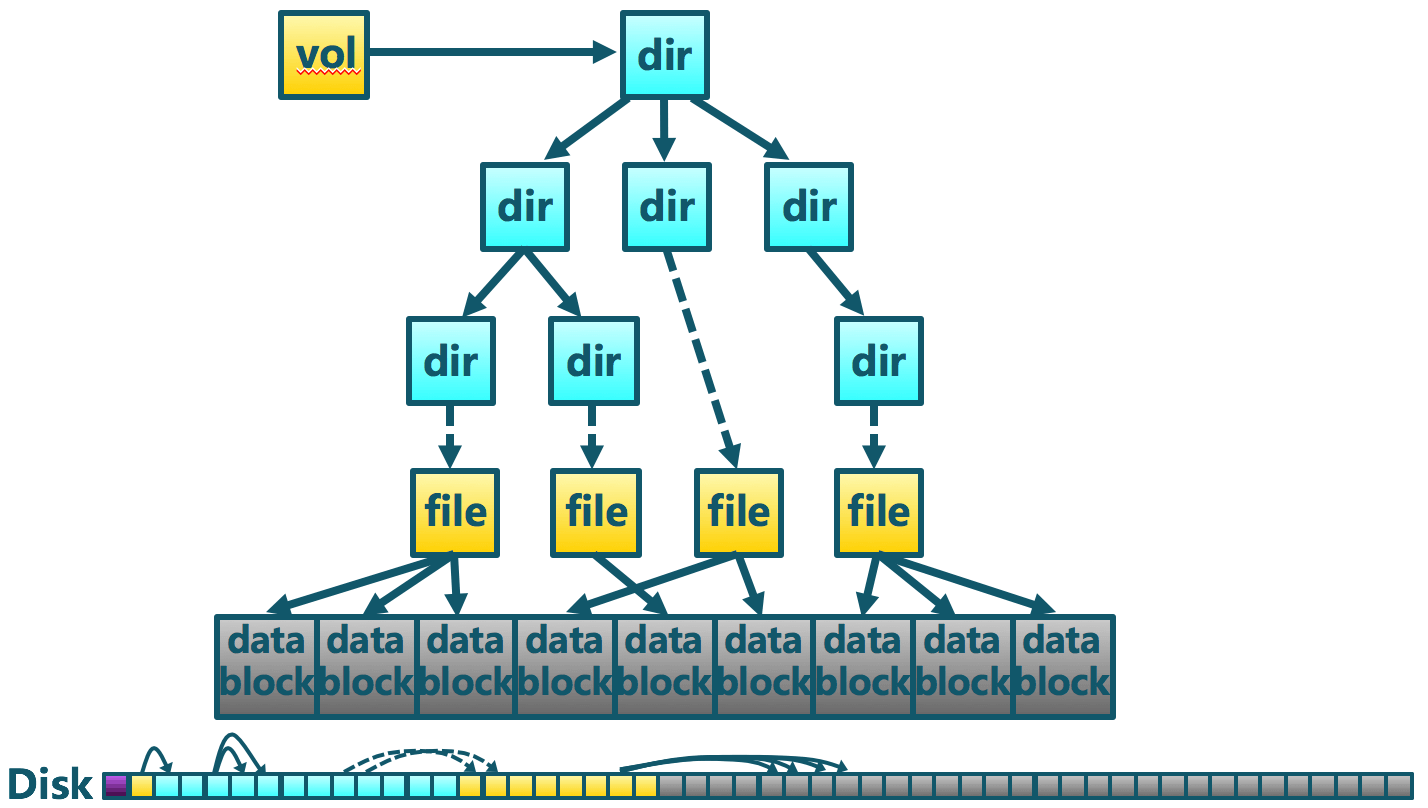

文件系统的组织视图
- vol文件卷控制块 指向每一个目录项 每一个目录项组织成树状结构
- 每一个目录项指向每一个文件
- 每一个文件的文件控制块知道文件里头的数据块
文件系统的存储结构
- 文件系统数据结构
- 卷控制块(superblock 每个文件系统一个)
- 文件控制块(inode 每个文件一个)
- 目录节点(dentry 每个目录项一个)
- 以上都持久存储在外存中
- 存储设备的数据块中
- 当需要时加载进内存
- 卷控制模块 当文件系统挂载时进入内存
- 文件控制块 当文件被访问时候进入内存
- 目录节点 在遍历一个文件路径时进入内存
文件系统的存储视图

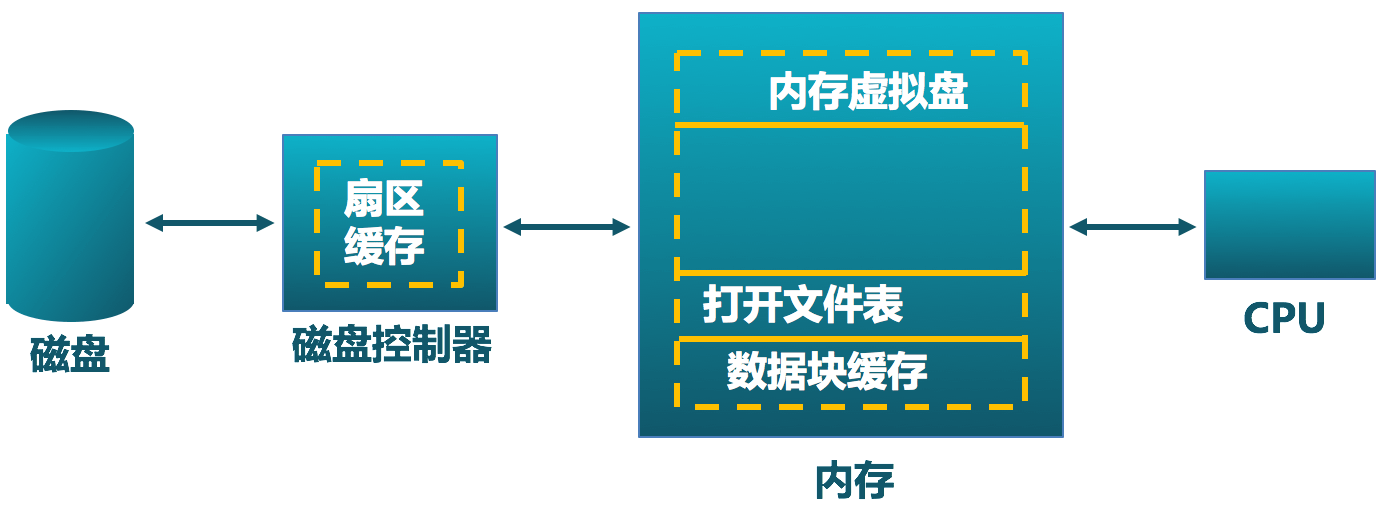

多种磁盘缓存位置
- 磁盘控制器 扇区缓存
- 内存 数据块缓存 打开文件表 内存虚拟盘(用内存来虚拟一个磁盘)
两种数据块缓存方式
- 数据块缓存
- 页缓存 统一缓存数据块和内存页

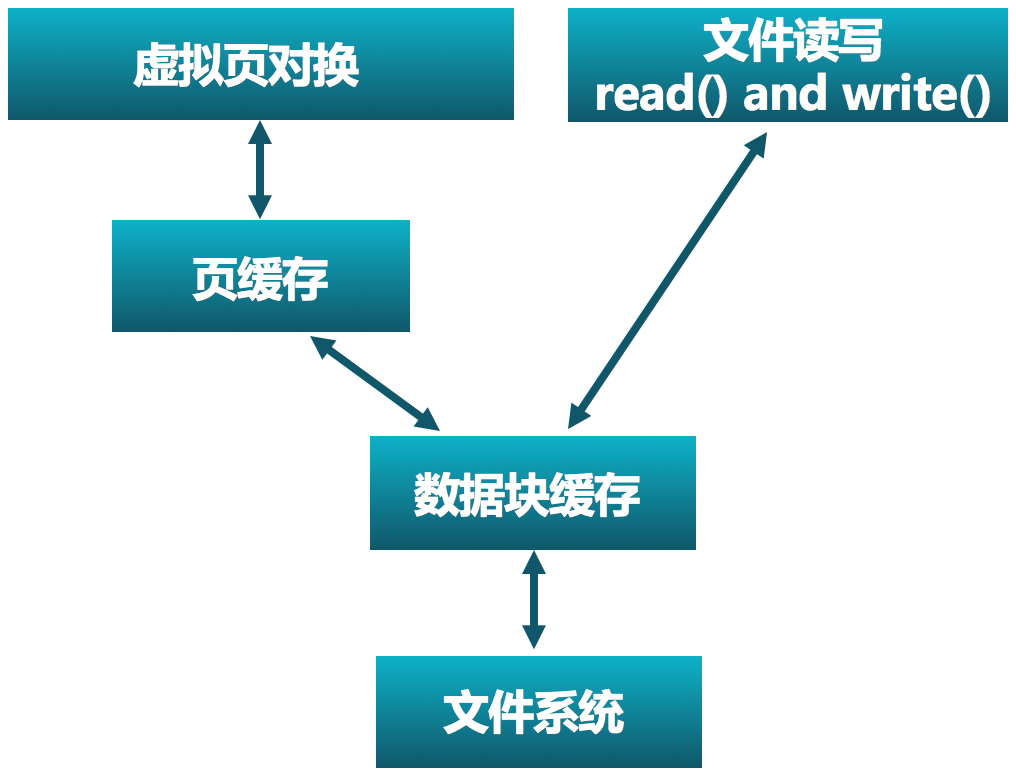

数据块缓存
- 数据块按需进入内存
- 提供read()操作
- 预读 预先读取后面的数据块
- 数据块使用后被缓存
- 假设数据将会再次用到
- 写操作可能被缓存和延迟写入

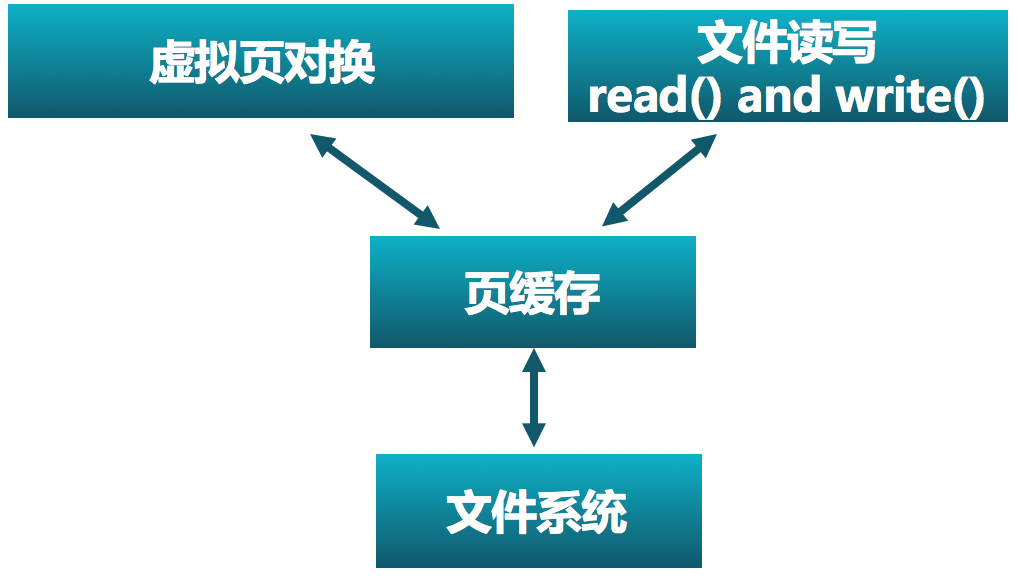

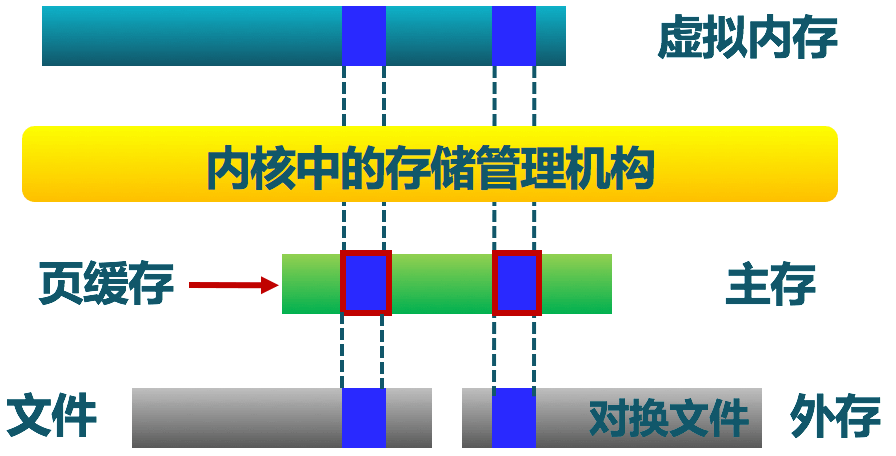

页缓存
- 虚拟页式存储
- 在虚拟地址空间中虚拟页面可映射到本地外存文件中
- 文件数据块的页缓存
- 在虚拟内存中文件数据块被映射成页
- 文件的读/写操作被转换成对内存的访问
- 可能导致缺页或被设置为脏页
- 会带来问题 页面置换算法需要协调虚拟存储和页缓存间的页面数
文件系统中打开文件的数据结构
- 文件描述符
- 每个被打开的文件都有一个文件描述符
- 文件状态信息
- 目录项 当前文件指针 文件操作设置
- 打开文件表
- 每个进程都有一个打开文件表
- 一个系统级的打开文件表
- 有文件被打开时 文件卷就不能被卸载
打开文件锁
一些文件系统提供文件锁 用于协调多进程的文件访问
- 强制
- 根据锁保持情况和访问需求确定是否拒绝访问
- 劝告
- 进程可以查找锁的状态来决定怎么做
文件大小
- 大多数文件都很小
- 需要对小文件提供很好的支持
- 数据块空间不能太大
- 一些文件非常大
- 必须支持大文件(64位文件偏移 考虑到文件很大 数据块大小要考虑)
- 大文件访问需要搞笑
文件分配
- 分配方式
- 连续分配
- 链式分配
- 索引分配
- 指标
- 存储效率 外部碎片(连续分配)
- 读写性能 访问速度

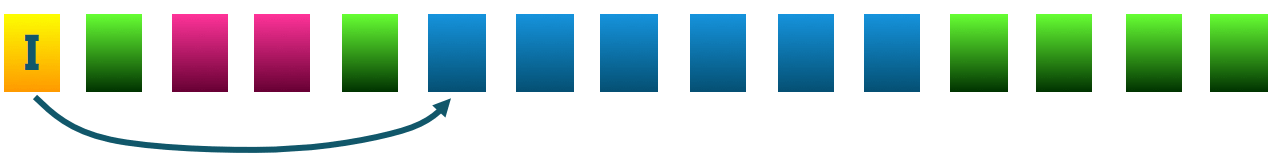

连续分配
文件头指定起始块和长度
- 分配策略
- 最先匹配 最佳匹配
- 优点
- 文件读取表现好
- 高效的顺序和随机访问
- 缺点
- 外部碎片
- 文件增长问题(预留几块)

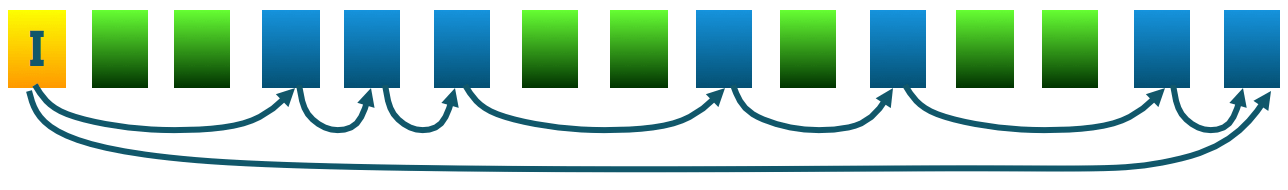

链式分配
文件以数据块链表方式存储 文件头包含了第一块和最后一块的指针
- 优点
- 创建 增大 缩小很容易
- 没有外部碎片
- 缺点
- 无法实现真正的随机访问
- 可靠性差 破坏一个链 后面的数据块就丢了

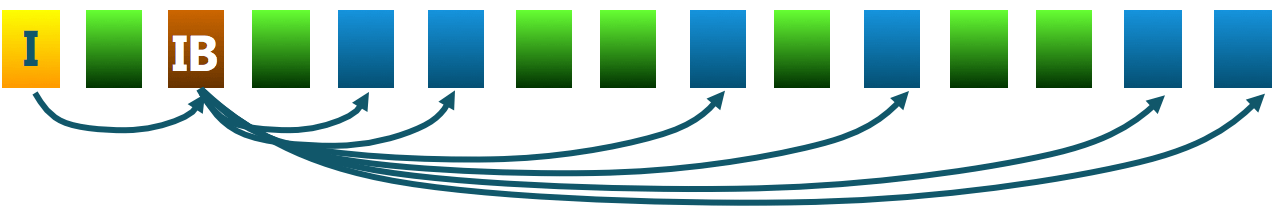

索引分配
为每个文件创建一个索引数据块(存于文件头中) 指向文件数据块的指针列表
- 优点
- 创建 增大 缩小很容易
- 没有外部碎片
- 支持直接访问
- 缺点
- 当文件很小时 存储索引的开销(浪费多一块数据块)
- 当文件很大 索引数据块存不下索引号 只能再加索引数据块
大文件的索引分配

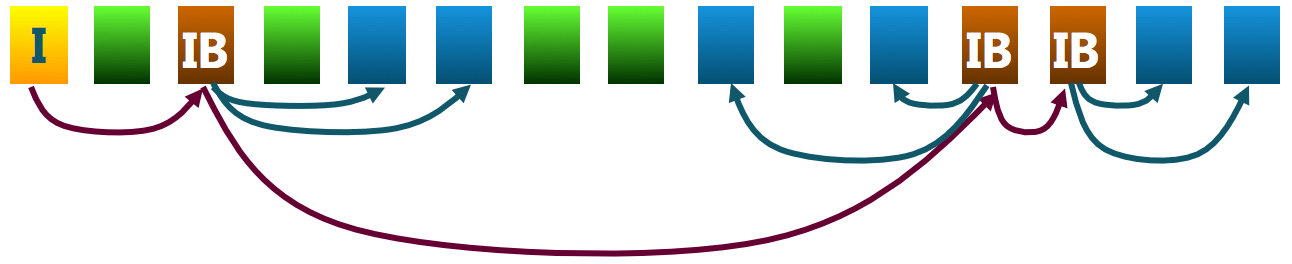

链式索引块(IB + IB + …)
多级索引块(IB * IB * …)

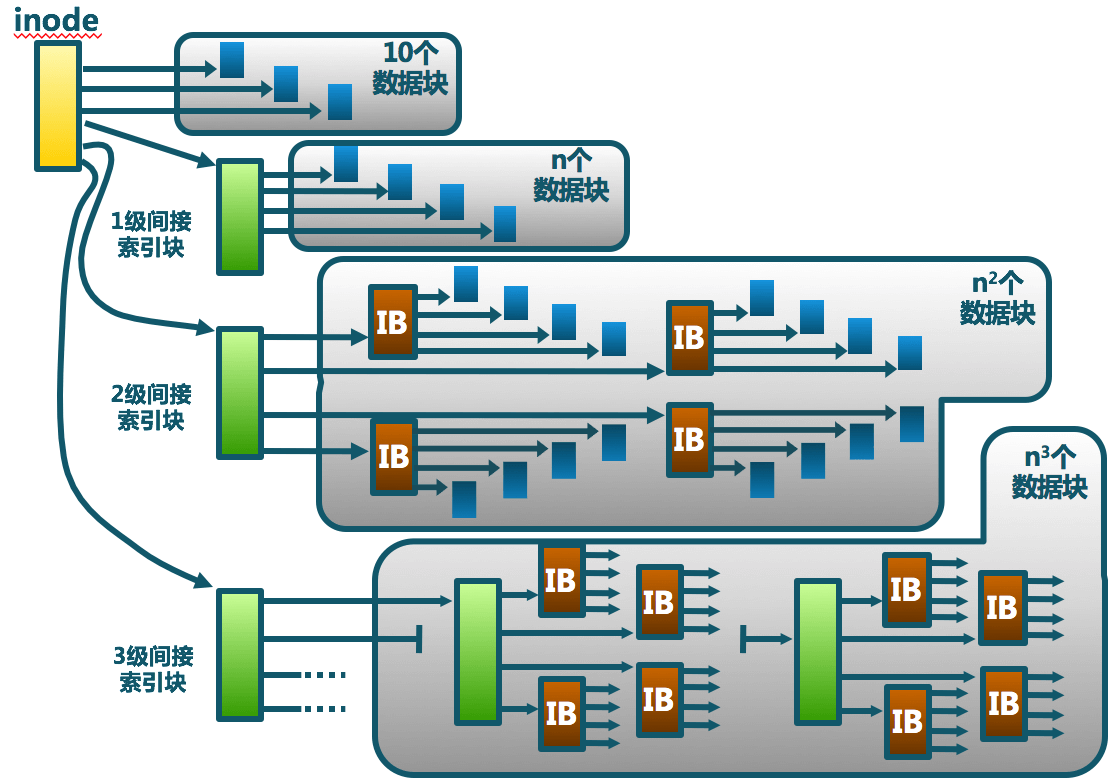

UFS多级索引分配(UFS Unix File System)
将各种分配方法集合到一起
- 文件头包含13个指针
- 10个指针指向数据块
- 第1个指针指向索引块
- 第12个指针指向二级索引快
- 第13个指针指向三级索引快
- 效果
- 提高了文件大小限制阈值
- 动态分配数据块 文件扩展很容易
- 小文件开销小
- 只为大文件分配间接索引块 大文件在访问数据块时需要大量查询
空闲空间管理
跟踪记录文件卷中未分配的数据块
位图 组织空闲空间
用位图代表空闲数据块列表
- Di = 0 表明数据块i为空闲 否则 表示已分配
- 使用简单 但是可能会是一个很大的向量表
- 160GB磁盘->40M数据块(假设4kb为一块)->5MB位图
- 假定空闲空间在磁盘中均匀分布 则找到 空闲块之前要扫描 n/r
- n = 磁盘上数据块的总数
- r = 空闲块的数目(空闲块占的越多 越容易找到)

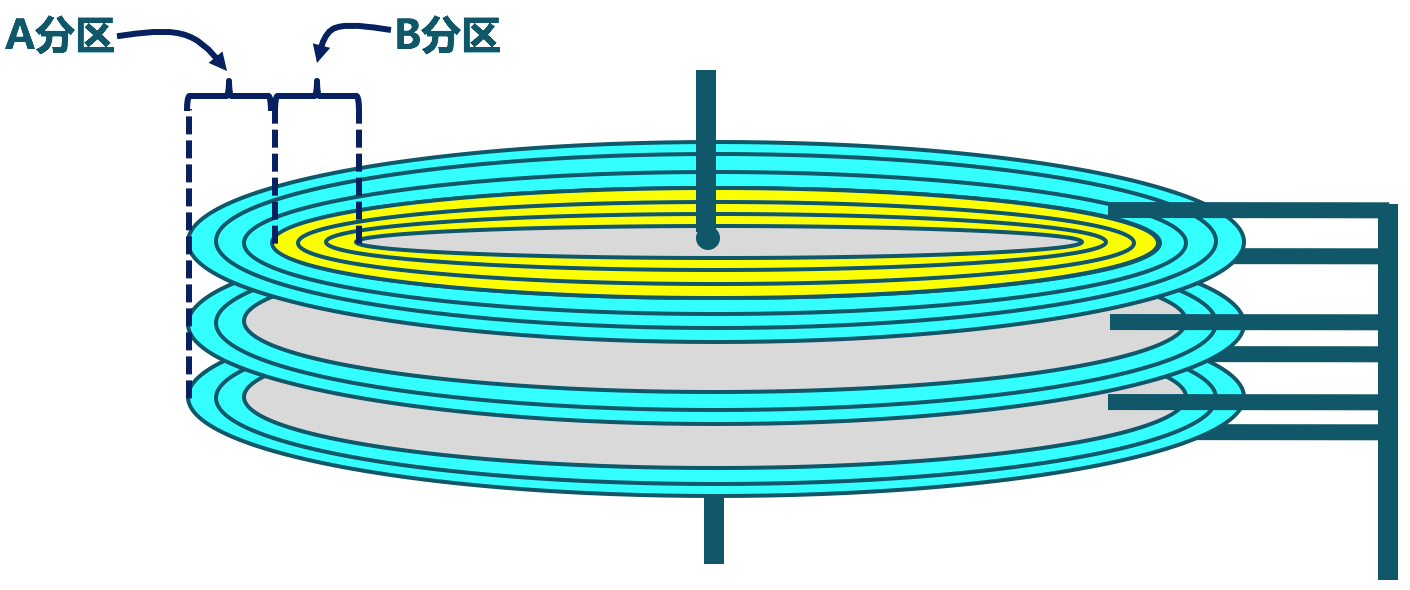

磁盘分区
通常磁盘通过分区来最大限度减少寻道时间
- 分区是一组柱面的集合
- 每个分区都可视为逻辑上独立的磁盘
多磁盘管理
使用多磁盘可改善
- 吞吐量(通过并行)
- 可靠性和可用性(通过冗余)
冗余磁盘阵列(RAID Redundant Array of Inexpensive Disks)
- 多种磁盘管理技术
- RAID-0 RAID-1 RAID-4 RAID-5
冗余磁盘阵列的实现
- 软件
- 操作系统内核的文件卷管理
- 硬件
- RAID硬件控制器(I/O)

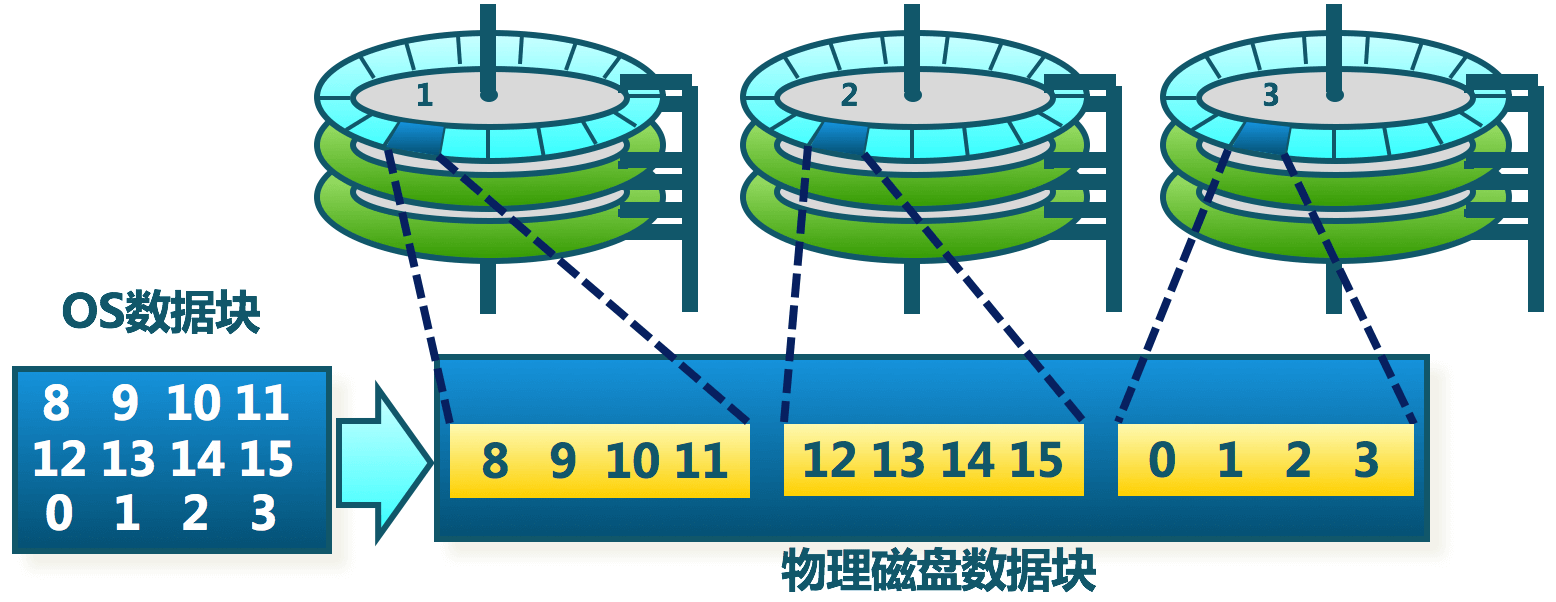

RAID-0(磁盘条带化)
把数据块分成多个子块 存储在独立的磁盘上(就是分开存) 基于数据块
- 通过独立磁盘上并行数据块访问提供更大的磁盘带宽

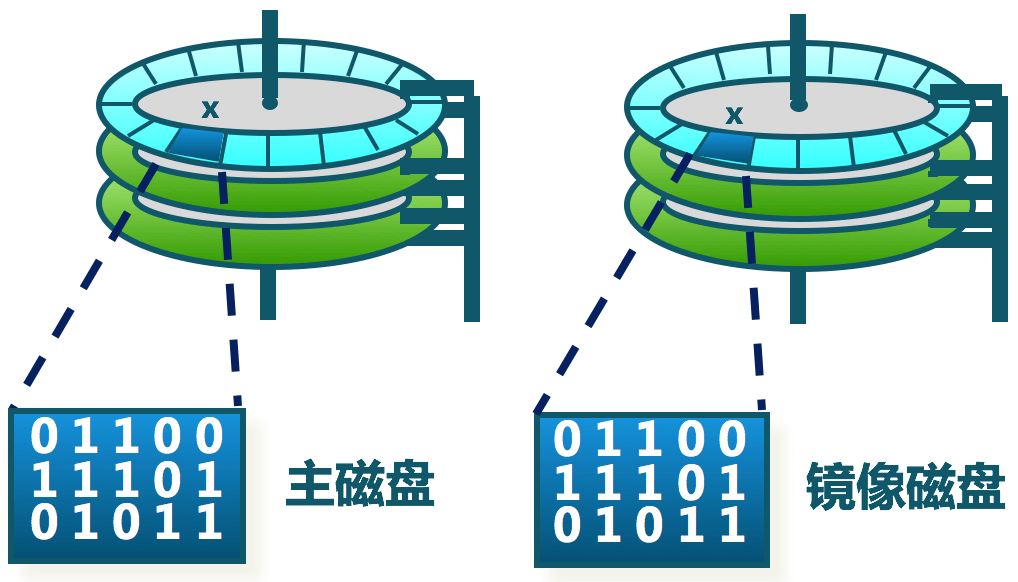

RAID-1(磁盘镜像)
向两个磁盘写入 从任何一个读取(就是存多份)
- 可靠性成倍增长
- 读取性能线性增加

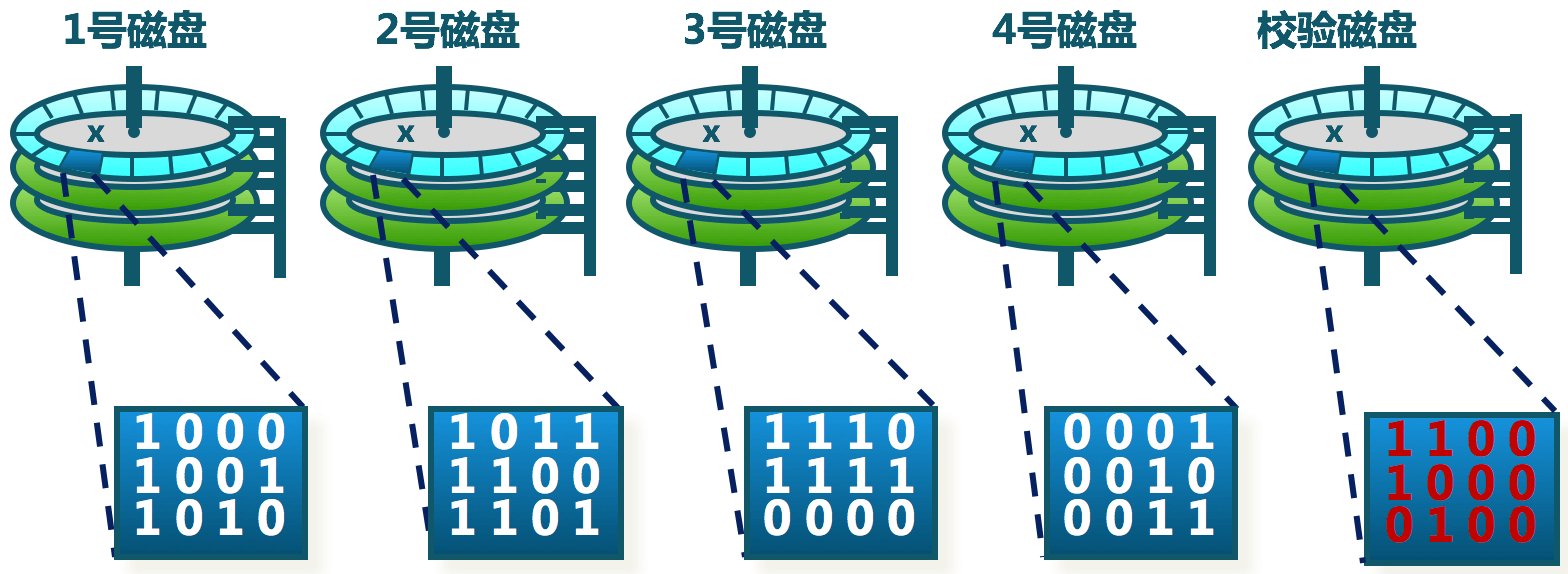

RAID-4(带校验的磁盘条带化)
数据块级的磁盘条带化加专用奇偶校验磁盘(就是分开存 校验磁盘单独存) 基于数据块
- 允许从任意一个故障磁盘中恢复

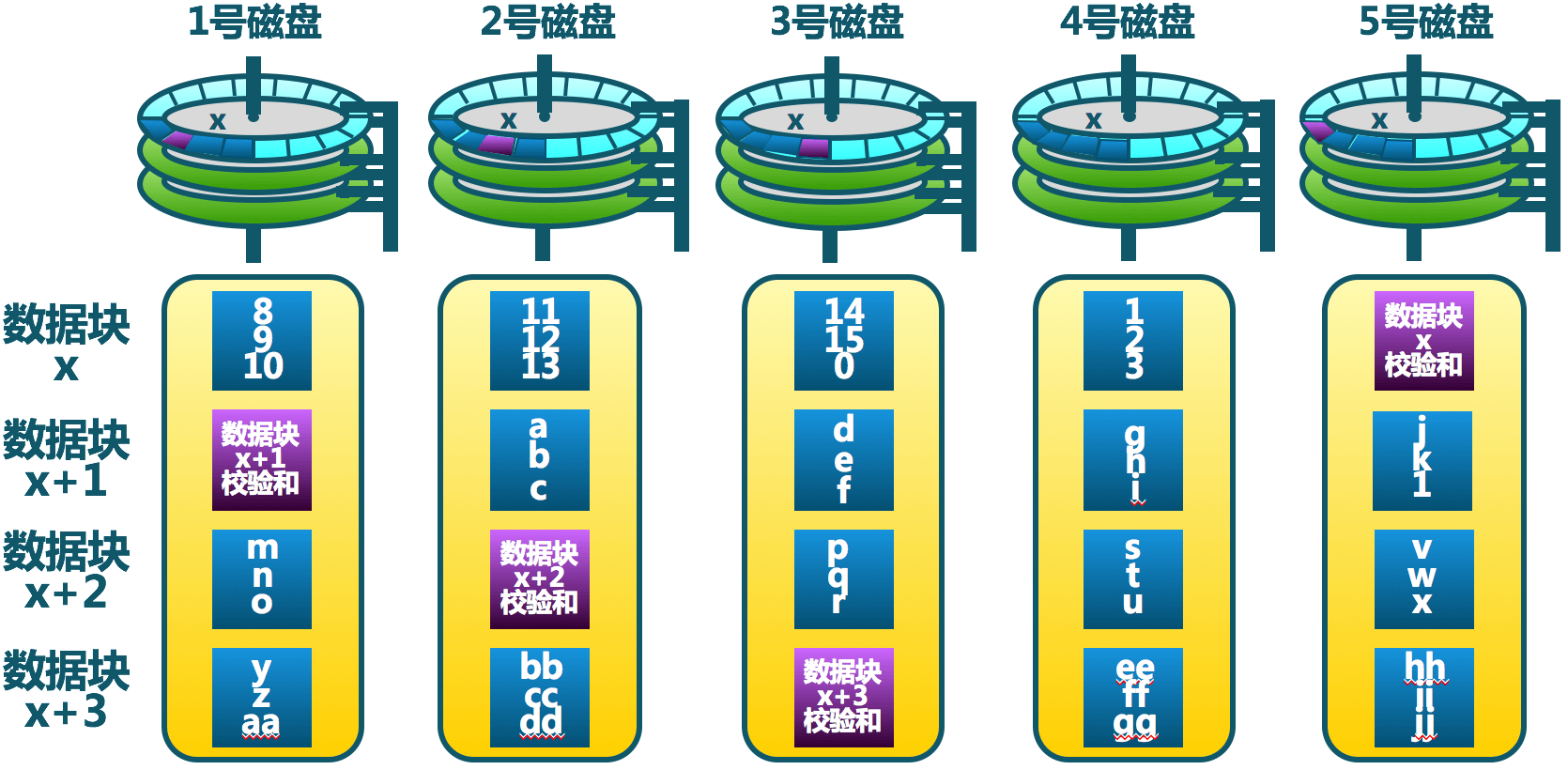

RAID-5(带分布式校验的磁盘条带化)
把校验和数据块分摊到各个磁盘上 减少对校验和的磁盘的读写压力(就是分开存 同时校验磁盘也分开存) 基于数据块
只有 RAID-3 基于位
可纠正多个磁盘错误的冗余磁盘阵列
- RAID-5 每组条带块有一个奇偶校验快
- 允许一个磁盘错误
- RAID-6 每组条带块有两个冗余块
- 允许两个磁盘错误
RAID嵌套

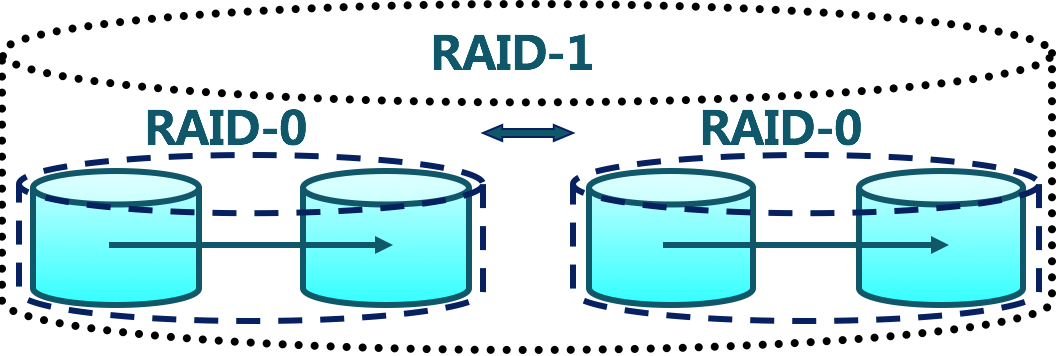

- RAID 0 + 1(条带化提高性能 再做一个磁盘镜像 可靠性提高)

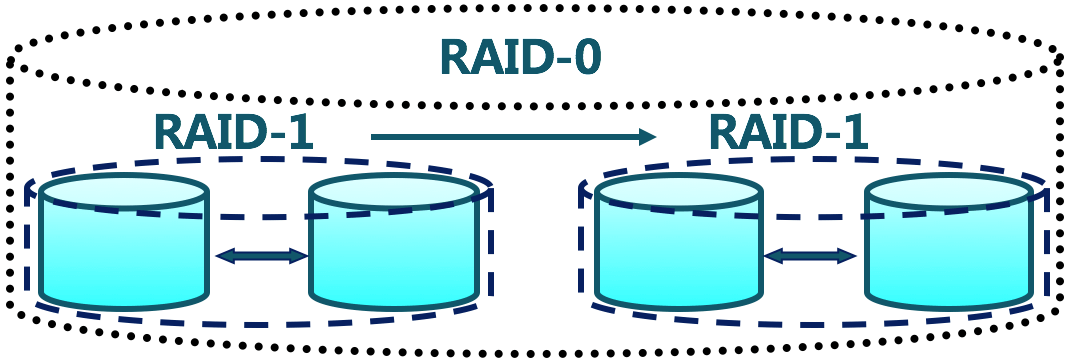

- RAID 1 + 0(先做磁盘镜像 再做条带化)
